大家都知道光線通過不同介質(zhì)時會��(chǎn)生反射和折射，而現(xiàn)代手機鏡頭結(jié)��(gòu)更復雜鏡片數(shù)更多，所以光線進入鏡頭后發(fā)生的反射和折射的次數(shù)就會越多。這樣就會導致兩個問題：一是通過鏡頭的光線會有較大的損失；二是光線在鏡頭��(nèi)��(fā)生多次反射與折射就會��(chǎn)生我們所說的雜光和鬼��；而鍍膜技��(shù)能非常有效的改善這些問題��

　　光學鍍膜原理：鍍膜能改善光的品質(zhì)

　　光學鍍膜是以光的波動性和干涉��(xiàn)象為基礎(chǔ)，在鏡頭表面鍍上一層厚度極薄的物質(zhì)，如氟化��、二氧化��、氟化鋁��；來達到提高鏡片的透過��，減少鏡片的反射率的效果。簡而言��，光學膜層首先是厚度薄，其厚度可以和入射光波長相比擬，其次是會產(chǎn)生一定光學效應引起光線干����

　　光學鍍膜在手機領(lǐng)域中的作��

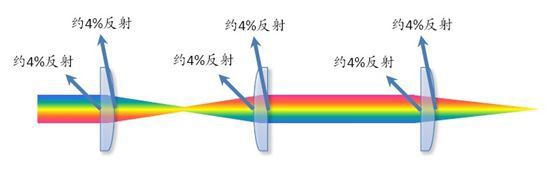

　　在手機領(lǐng)域中除了成像品質(zhì)外，鏡頭的透過率對提升圖像品質(zhì)起著非常重要的作��。目前手機行��(yè)通常采用樹脂作為鏡片基材，為了減少鏡片反射，提升透過��，我們會在鏡片表面鍍AR增透膜（減反膜��，它是一種硬��(zhì)耐熱氧化��，可在特定波長范圍內(nèi)將元器件表面的反射率最小化。未鍍膜的情況下，光學元件每個表面由于反射會��(chǎn)生約4%的能量損��(圖一)。如��3個未鍍膜的透鏡組合使用，則��6個表面都會發(fā)生反��，實驗測得，光通過透鏡組后共損��21.7%的能����

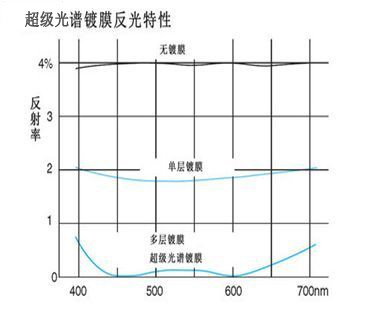

　　如果存在AR增透膜每個表面的反射率將小于0.5%(圖二)，因此鍍增透膜可使該光學系��(tǒng)的透過率從78.3%提高��97%��

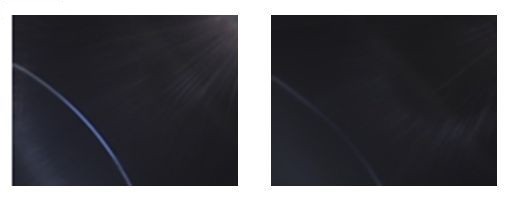

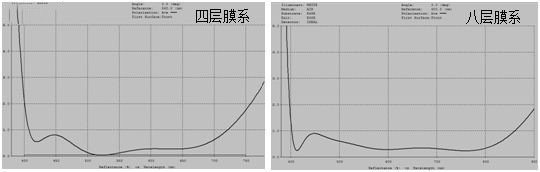

　　通常情況下一層膜只對某一波段光線起作��，為了提升寬波段下鏡片透過率，手機鏡頭AR膜一般包含多個膜��，以材料折射率高低相間隔分布，通過建模軟件，每一層膜的厚度都被優(yōu)化，就可以改善光學元件在特定波長范圍��(nèi)的性能。從膜系層數(shù)而言，我們一般設(shè)定為1��8層，較多的膜層數(shù)能優(yōu)化寬光譜波段范圍��(nèi)的反射率，減弱光學系��(tǒng)��(nèi)由于光線反射引起的鬼影（圖三����


　　當然AR膜并不可能達��100%的透過率，會有殘留的顏��，但是殘留哪種顏色最佳呢？其實這沒有標��，主要以工藝特點及偏好為����

　　鍍膜工藝簡介

　　目前鍍膜方式主要有三��，分別是蒸發(fā)鍍膜、濺射鍍膜和離子鍍膜，在行業(yè)中我們主要采用蒸��(fā)鍍膜的方��，通過真空泵組獲得極限真空后，電子槍發(fā)出高能電子升華鍍膜物��(zhì)，通過物理沉積技��(shù)在鏡片表面覆蓋極薄納米厚度的薄膜,以實��(xiàn)表面減少反射,達到成像清晰效果��

　　鍍膜技��(shù)的主要工藝流程包括膜系設(shè)��、鍍��、測試等，具體如下圖介紹��

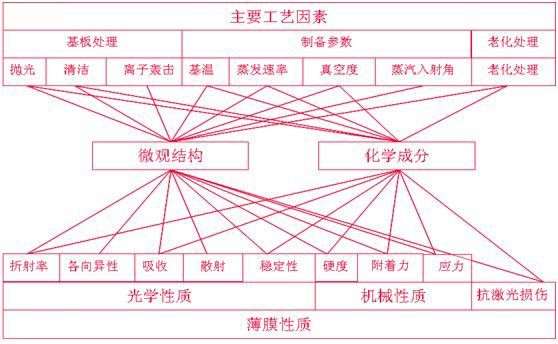

　　影響鍍膜性能的條件眾多，不同的膜系設(shè)計和工藝條件對膜層結(jié)��(gòu)和特性產(chǎn)生不同影����


　　其中影響較大的三大因素是溫度、沉積速率、真空度��

　?��?nbsp; 較高的基板溫��，有利于增加膜層密度和強����

　?��?nbsp; 沉積速率越高膜層��(jié)��(gòu)越緊��，但缺點在于容易使內(nèi)應力增加��

　?��?nbsp; 真空度減少氣體分子對物理沉積的干��，抑制氣體分子和鍍膜物質(zhì)反應��

　　典型不良��(xiàn)��

　?��?nbsp; 膜強度不良、膜��、膜裂等信賴性不良；

　?��?nbsp; 膜料點不良，顧名思義就是大顆粒膜料點隨著膜料分子蒸鍍到基片表��，在基片表面形成點狀突起，打傷基片表����

　　��  膜臟，一般發(fā)生在膜內(nèi)或膜��，包括：灰塵��、白��、油斑、指紋印��

　?��?nbsp; 膜內(nèi)白霧，鍍膜完成后，表面會有一些淡淡的白霧

　?��?nbsp; 色斑，是指鏡片上的膜色局部變��、不��(guī)��。有膜內(nèi)色斑和膜外色斑兩種��

　?��?nbsp; 光譜特性不��，導致分光反射（投射）曲線不滿足零件��(chǎn)品技��(shù)要求��

　　其他

　　在手機領(lǐng)域另一個應用較多的是紅外截止濾光片又稱IR-cut Filter。從原理分有反射式濾光片和吸收式濾光片兩��，它們采用了不同的玻璃基����

　　反射式濾光片原理是在普通光學玻璃上交替鍍多層高折射率光學膜，達到可見光波段的高透（400-630nm��，近紅外波段光線的截止（700-1100nm），截止部分干擾成像��(zhì)量的近紅外光，因為通過反射方式截止紅外光線，所以容易產(chǎn)生二次反��，產(chǎn)生雜光和鬼影��

　　吸收式濾光片主要以藍玻璃為基��，通過藍玻璃中光吸收物��(zhì)來過濾紅外光，同時通過一面鍍紅外截止��，一面鍍增透膜來同時提升紅外的截止性能和可見光的透過��，從下圖反射率對比圖可以看出藍玻璃短波方向透過率更��、整體透過率曲線過渡更圓滑，所以實拍效果色彩還原性更自然��

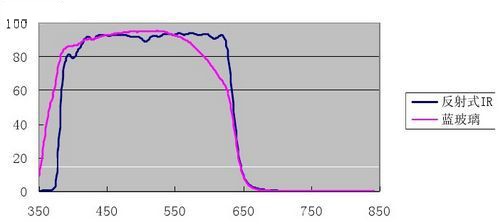

　　反射式IR和藍玻璃透過率對��

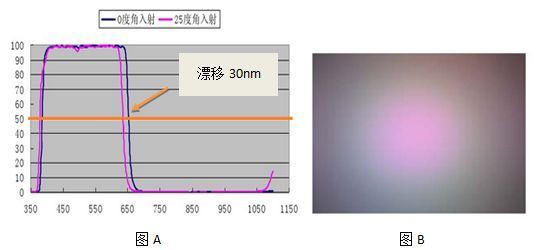

　　我們從光學特性上比較，藍玻璃相對于普通反射式IR主要有兩方面的優(yōu)勢：一方面從材料特性上來看藍玻璃有著先天優(yōu)��，通過吸收紅外波段光線的方式可以避免因反射引起的雜光鬼影現(xiàn)��；另一方面，藍玻璃對于不同入射角光線的光譜曲線漂移更小，比如入射角��0°變化��25°，藍玻璃透過率向短波段偏��3nm左右（透過��50%時），而普通反射式濾光片偏移在30nm左右（圖A）。簡而言��，反射式濾光片在大角度時，截止更多的紅光，這樣對影像帶來一個最大的問題是中心偏紅（圖B��，對于color shading的調(diào)試帶來更大難����


　　目前藍玻璃已��(jīng)大規(guī)模的應用于中高端項目中，隨著工藝不斷提升，成本不斷優(yōu)化，藍玻璃的使用將會更加廣泛��

　　當然，在手機鏡頭的光學鍍膜方面，還有很多的know how技��(shù)所��，我們在這里只是簡單介紹基礎(chǔ)的技��(shù)并對其效果說明一��，詳細的技��(shù)��(guān)鍵，因為眾所周知的原��，只能私下點對點的當面交流��
