紅外探測器濾光片分析�(yīng)用簡�
紅外探測器是一種將紅外輻射（波長范圍約0.75μm~1000μm）轉(zhuǎn)換為電信號的裝置，其核心工作原理基于光電效應(yīng)或熱效應(yīng)；常見一般分為光電型探測器和熱釋電型探測器；光電型探測器（如碲鎘�、銦鎵砷）通過紅外光子激�(fā)半導(dǎo)體材料中的電子躍遷，�(chǎn)生光電流�熱釋電型探測器（如鉭酸鋰、硫酸三甘肽）利用紅外輻射的熱效�(yīng)改變材料極化狀�(tài)，輸出電信號� �(dāng)然，無論哪種類型，紅外探測器都需要通過光學(xué)系統(tǒng)（透鏡、濾光片等）對入射光�(jìn)行篩選和聚焦，以提升信噪比和探測精度�
（圖源網(wǎng)�(luò)，侵刪）
一、紅外光路原理與濾光片的作用

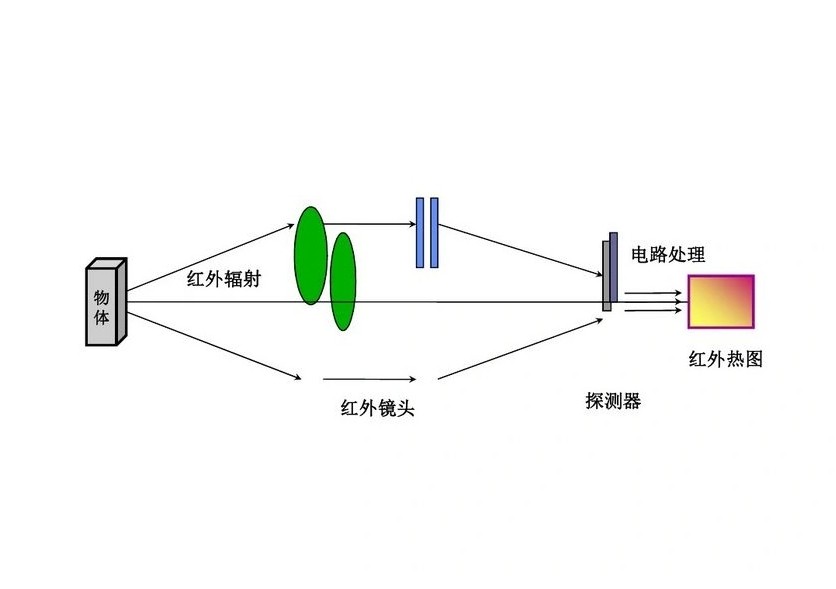

典型的紅外探測器光路�(jié)�(gòu)包括：紅外光� � 目標(biāo)物體 � 光學(xué)透鏡� � 濾光� � 探測器感光面。其�，濾光片的核心作用是通過特定波段紅外光通過實現(xiàn)波段篩選，抑制背景干擾（如可見光、雜散熱輻射）。在多波段探測中，通過分光濾光片實�(xiàn)不同通道的信號分離實�(xiàn)光譜分離（例如氣體檢測中的多組分分析��
紅外濾光片常見類型與�(yīng)用場�
| 濾光片類� | �(yīng)用波段（典型� | 核心功能 | 典型�(yīng)用場� |
| 帶通濾光片 | 3~5μm�8~14μm | 截除非目�(biāo)波段 | 熱成�、火焰探�、氣體分� |
| 長波通濾光片 | >8μm | 抑制短波噪聲 | �(yuǎn)紅外測溫、夜視成� |
| 短波通濾光片 | <3μm | 阻擋長波熱輻� | 近紅外光譜分析、激光防�(hù) |
| 窄帶濾光� | 特定吸收峰（�CO?�4.26μm� | 高精度光譜提� | 氣體檢測�CH?�CO?�NOx等） |
| 分光濾光� | 多通道（如3~5μm + 8~12μm� | 多波段同步探� | 多光譜成�、環(huán)境監(jiān)� |
（圖源網(wǎng)�(luò)，侵刪）
二、濾光片�(guān)鍵參�(shù)與技�(shù)要求
為滿足紅外探測需求，濾光片需滿足以下核心參數(shù)�(biāo)�(zhǔn)�
1. 光譜性能
透過率：目標(biāo)波段�(nèi)平均透過率需�85%（窄帶濾光片中心波長透過率≥90%��
截止深度：非通帶區(qū)域截止深度需�0.1%（例�8~14μm帶通濾光片在可見光�7.5μm波段需完全截止��
過渡帶陡度：帶通濾光片的邊緣陡度需�5%波長偏移（如8~14μm濾光片在7.5~8μm過渡區(qū)透過率從0%升至80%��
2. 基材選擇
近紅外（0.75~3μm）：硅（Si�、石英玻璃（高機(jī)械強(qiáng)�，但需鍍膜增強(qiáng)紅外透過）�
中紅外（3~5μm）：氟化鈣（CaF?�、硫化鋅（ZnS，耐高溫抗腐蝕��
�(yuǎn)紅外�8~14μm）：鍺（Ge，高折射率需增透膜�、硒化鋅（ZnSe，低吸收損耗）�
3. 鍍膜�(shè)�
硬質(zhì)多層膜（如TiO?/SiO?交替鍍層）以提升耐久性和�(huán)境適�(yīng)��
帶通濾光片需采用非周期性膜系設(shè)計（APF�，平衡通帶平坦度和截止深度�
4. �(huán)境可靠�
溫度�(wěn)定性：�-40℃~+85℃范圍內(nèi)，光譜偏移≤±1%（軍用級要求≤�0.5%）�
濕度耐受：通過85�/85%RH�85測試�，膜層無脫落、起泡�
5. 光學(xué)驗收�(biāo)�(zhǔn)
光譜檢測：依�(jù)MIL-PRF-13830B�(biāo)�(zhǔn)，使用傅里葉紅外光譜儀（FTIR）�(jìn)行全波段掃描�
面型精度：PV值≤λ/[email protected]，避免光路畸��
�、典型應(yīng)用案例分�
例子：當(dāng)濾光片用于工�(yè)氣體泄漏檢測，如需檢測甲烷（CH?）在3.3μm的特征吸收峰�可選�CaF?作為基材（氟化鈣�紅外表現(xiàn)�高透過率，耐熱沖擊）�(jìn)行窄帶濾光片鍍膜�（中心波�3.3μm±0.05μm，帶�50nm，透過率≥90%��
�(dāng)紅外濾光片用�人體測溫?zé)岢上?/span>�，可�鍍增透膜的鍺��其特�(diǎn)在于兼顧高透過率與�(jī)械強(qiáng)��能夠有效抑制可見光干擾，聚焦8~14μm人體熱輻射波��同時采用長波通紅外�(jìn)行鍍膜方案（截止波長�7.5μm�8~14μm透過率≥92%��
�、未來發(fā)展趨�
目前而言，針對紅外探測器濾光片主要覆蓋三個方��
1. 超窄帶濾光片：光譜帶寬向納米級發(fā)�，支持高分辨率光譜分��
2. 智能可調(diào)濾光片：基于MEMS或液晶技�(shù)，實�(xiàn)動態(tài)波段切換�
3. 耐極端環(huán)境鍍膜：適應(yīng)航空航天、深海探測等�(yán)苛場景�
總的來說，紅外探測器濾光片對于紅外光�(xué)系統(tǒng)�(fā)揮著�(guān)鍵性作�，其制作到產(chǎn)品應(yīng)用都覺得著其實際的使用效果，隨著紅外技�(shù)向智能化、微型化�(fā)�，濾光片的設(shè)計與制造將持續(xù)推動紅外探測�(lǐng)域的�(chuàng)新突��
