多光譜濾光片賦能CMOS傳感�--技�(shù)�(yōu)�(shì)與手�(jī)市場新機�
從去年華為發布的Mate70系列手機來看,這款手機最大的亮點就在于搭載了華為的“多光譜色溫傳感器”專利的多光譜圖像傳感器--紅楓原色影像圖像傳感器,可通過波段�(shù)�(jù)�(yōu)化拍照色��
(圖源華為發布會�
目前從官方披露的信息來看�150�(wàn)攝像頭的紅楓攝像頭是華為首次�(yīng)用于手機多光譜成像攝像頭的一�(gè)新的嘗試,打破了傳統Bayer陣列圖像傳感器只有RGB三顏色的光譜分辨壁壘,從顏色通道�(shí)�(xiàn)多光譜到高光譜的一�(gè)躍升,其顏色通道甚至可以�(dá)到數十�(gè),使得用戶在攝像拍照方面獲得更高的光譜分辨能�,從而更好的采集更高色光有效信息�
�圖源華為�(fā)布會�
近年�,智能手�(jī)影像能力的持�(xù)升級,多光譜成像技�(shù)逐漸從科研和工業�(lǐng)域向消費電子市場滲�。從華為的這一舉措,我們不難看出,多光譜濾光片與CMOS傳感器的�(jié)�,將成為推動這一趨勢的核心技�(shù)之一�
(圖源網�(luò)�
一、多光譜濾光片的技�(shù)�(yōu)�(shì):突破傳�(tǒng)成像邊界
傳統CMOS傳感器依賴Bayer濾光片(RGB三通道)捕捉可見光信息,但光譜分辨率有�。而多光譜濾光片通過將入射光分割為更多窄波段(如5-10�(gè)通道甚至更多),顯著提升了光譜信息的豐富��

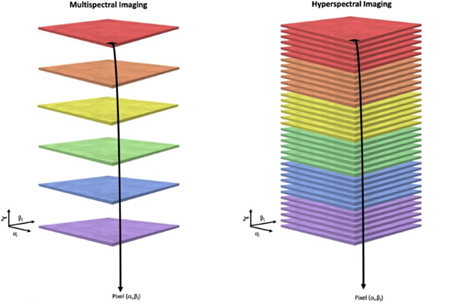

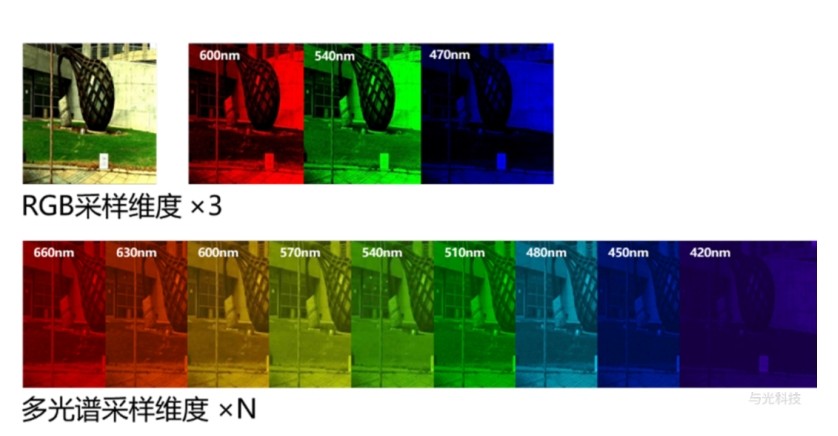

光譜成像分辨率示意圖
來源:Vines & Zhang Grass Research 2022,2:1
1. 高精度光譜解析能�
多光譜濾光片可覆蓋可見光至近紅外�400-1000nm)范�,每�(gè)通道�(duì)�(yīng)特定波長,能夠區分傳�(tǒng)RGB無法�(shí)別的�(xì)微光譜差�。例�,在�(nóng)�(yè)檢測中識別作物病害,或在�(yī)療領域通過皮膚反射光譜分析健康指標�
2. 增強�(huán)境感知與色彩還原
通過多波段數�(jù)融合,可更精確還原真�(shí)色彩,尤其在�(fù)雜光照條件下(如混合光源、低光環境)表現突出。例�,在手機攝影中實�(xiàn)更自然的白平衡調�,減少后期算法依賴�
3. 兼容小型化與低成本制�
基于MEMS(微�(jī)電系�(tǒng))或納米壓印技�(shù),多光譜濾光片可直接集成于CMOS傳感器表�,無需�(fù)雜光�(xué)組件。相較于傳統多相�(jī)模組方案,體積和成本�(yōu)�(shì)顯著,適合手�(jī)等消�(fèi)電子�(shè)��
4. 拓展�(yīng)用場�
多光譜數�(jù)可支持AR/VR中的材質�(shí)�、食品成分檢�(cè)、環境污染監�(cè)等創新功�,為手機從“拍照工具”向“感知終端”轉型提供硬件基�(chǔ)�

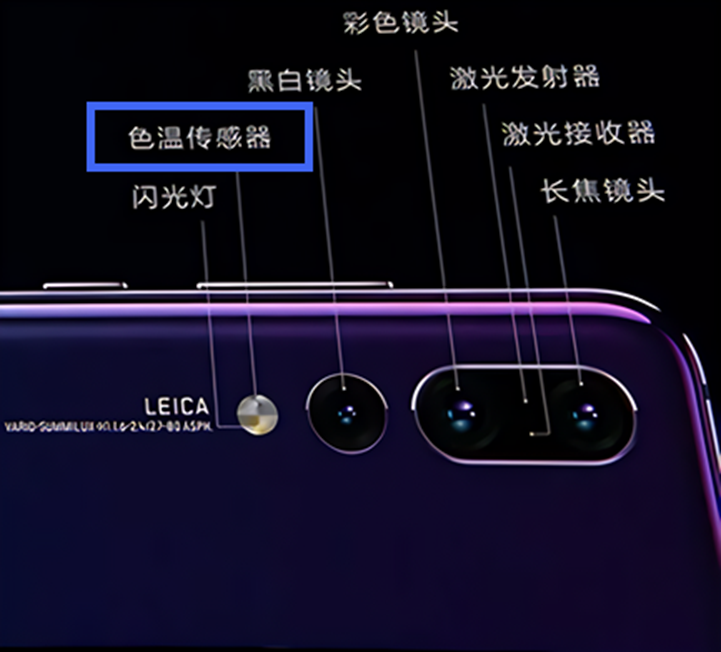

(圖源華為:華為P20 色溫傳感��
二、手�(jī)市場�(dòng)�(tài):從影像�(nèi)卷到技�(shù)破局
我們以華為為例,其�(jìn)化形�(tài)基本有跡可循,雖然這不是華為第一次推出光譜影像單�,早�18年華為推出P20�(shí)就曾搭載過由艾邁斯提供的TCS3430色溫傳感� (資料來源芯智訊),可針�(duì)不同照明條件�(shí)�(xiàn)精準顏色和環境光感測,實�(xiàn)精準白平和調節�
(圖源華為發布會:P50 Pocket 超光譜超�(jí)影像單元�
2021年,華為推出P50 Pocket,首�(chuàng)超光譜超�(jí)影像單元,光譜硬件由10通道多光譜傳感器、閃光燈�3200�(wàn)像素超光譜攝像頭、超光譜�(bǔ)光燈�(gòu)�,其�3200�(wàn)像素超光譜攝像頭+超光譜補光燈�(gòu)成了一�(gè)紫外相機,相�(dāng)于把手機圖像傳感器的濾光片換成只允許紫外光通過的濾光片。因此,這里的“超光譜”是指超越“肉眼可見�,可以發�(xiàn)可見光之�(紫外�)的細節,帶來肉眼“看不到的真�(shí)�(即紫外光感知),并非物理定義上的超光譜�
�圖源華為官網�紫外熒光攝影�
在此之后,華為陸�(xù)在旗下旗艦機型中不斷覆蓋其多通道光譜傳感�,從3通道GRB圖像傳感器躍升到2018年P(guān)20�(jī)�5通道色溫傳感�,再�2020年的P40多光�8通道色溫傳感器,再來�2021年P(guān)50 Pocket 10通道多光譜傳感器�

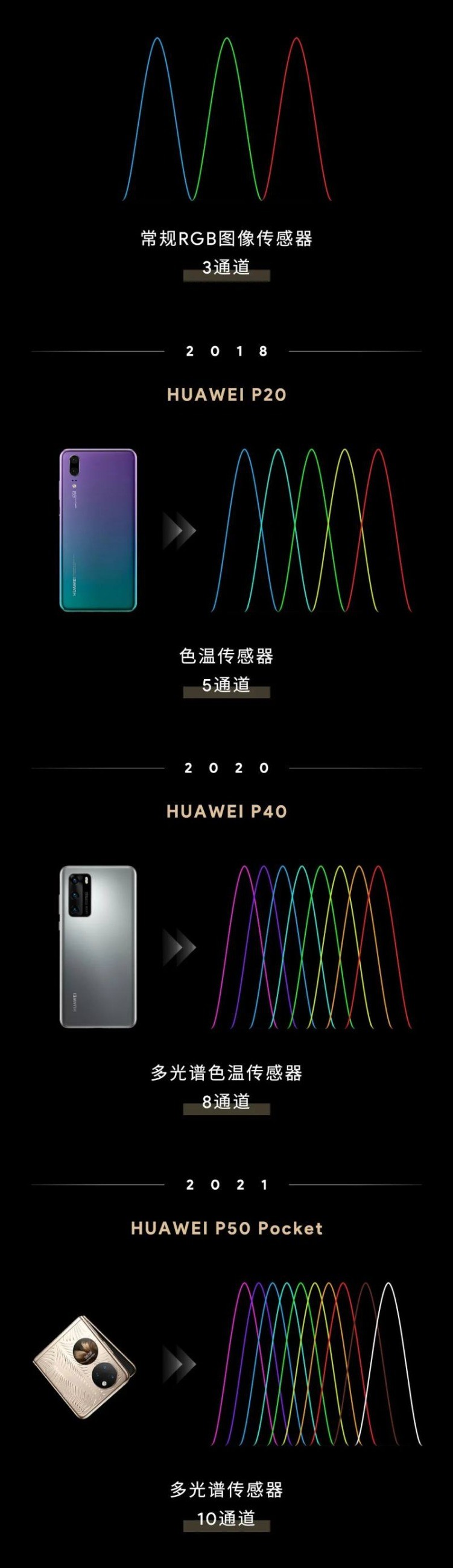

(圖源華為發布會:華為多光譜傳感器的升級�
�、市�(chǎng)的競�(zhēng)變化
�(dāng)�,多光譜成像�(duì)于影視效果的提升隨著華為的興�,行�(yè)嗅探隨著芯片化光譜系�(tǒng)方案的成熟已�(jīng)逐漸在行�(yè)�(nèi)形成一股風�,各大手�(jī)廠商開始在其期間�(jī)型中采用�(huán)境光/多光譜色溫傳感器的布局�

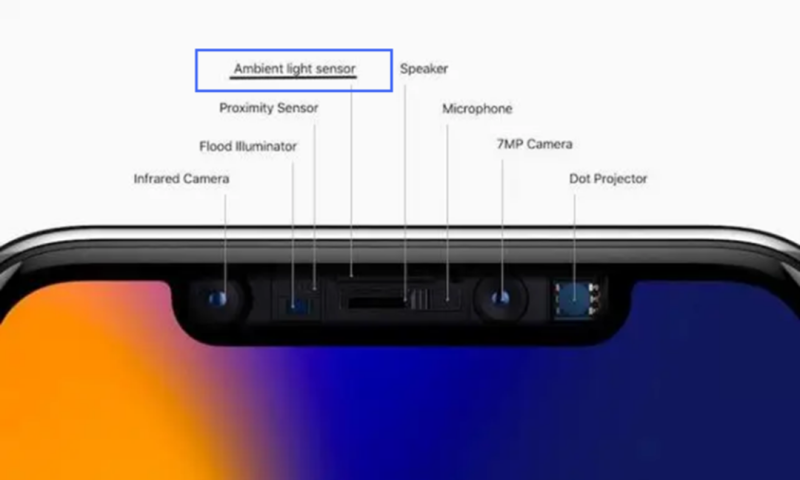

�圖源�(wǎng)�(luò)-iPhone X中的�(huán)境光傳感��
如:iPhone X搭載了ams為其定制開發�6通道多光譜傳感器,包括紫外光、紅�、綠光、藍�、和兩種近紅外光??衫迷搨鞲衅鞲兄h(huán)境光CCT水平,�(jìn)而調整顯示顏色和亮度。至iPhone 14系列,蘋果首次配備雙�(huán)境光傳感�,同�(shí)改善亮度�(diào)節和后攝曝��

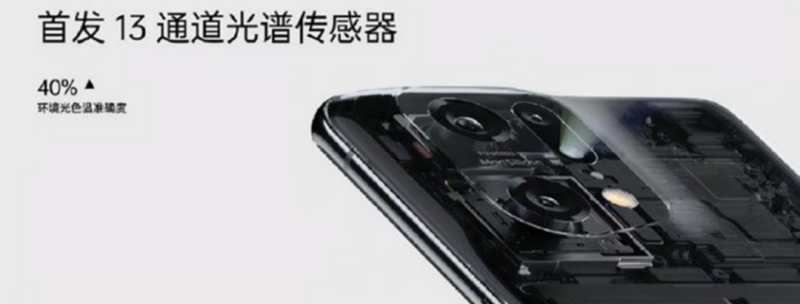

�來源OPPO�OPPO Find X5 Pro中的13通道光譜傳感��
OPPO Find X5 Pro在業界首次搭�13通道光譜傳感�,給相機系統帶來精準的色彩表�(xiàn),同�(shí)也還原更真實的環境光源信�,改善白平衡效果,OPPO Find X6 Pro的“健康引擎”可利用近紅外光譜分析皮膚含水量或血氧濃度�

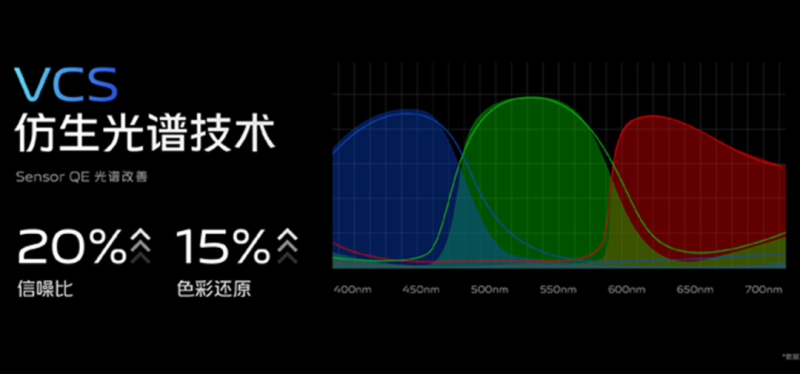

(圖源VIVO�vivo VCS仿生光譜技�(shù)�
VIVO X90則是采用自研VCS仿生光譜技�(shù)。由于普通圖像傳感器的color filter光譜與人眼差異較�,自研VCS仿生光道技�(shù)通過改�(jìn)color fiter,讓傳感器接收的原始信息不斷接近人眼,實�(xiàn)更好的噪聲表�(xiàn)和色彩還原,前置�(yōu)化光信號�
�(xiàn)階段,華為、蘋�、三星等企業已申�(qǐng)多項多光譜成像相�(guān)專利。例�,華為的“多光譜色溫傳感器”專利可通過多波段數�(jù)�(yōu)化拍照色彩;蘋果則探索將紅外光譜用于生物�(shí)別增�(qiáng)。小�12S Ultra通過額外光譜傳感器提升AI�(chǎng)景識別精��
四、多光譜傳感器的分析介紹

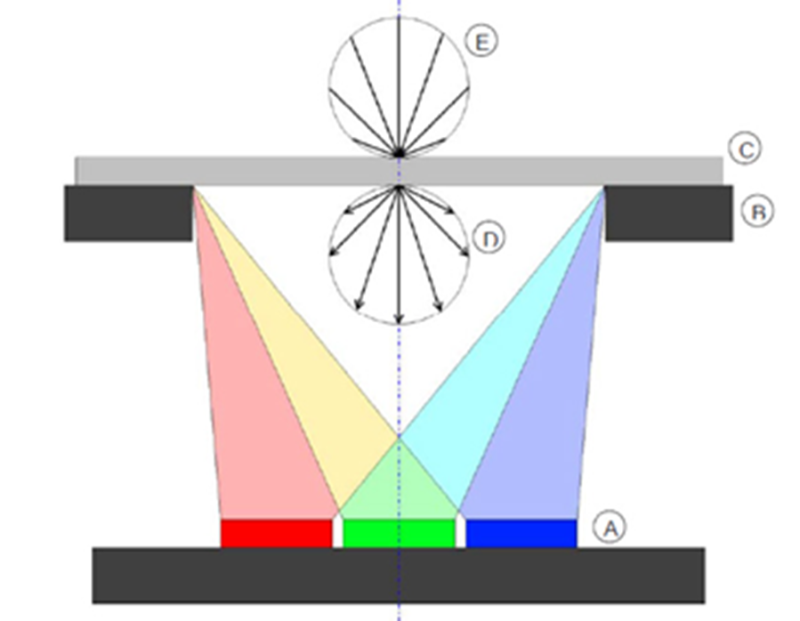

��源ams�窄帶濾光�(jié)�(gòu)�(shè)�(jì)示意��
多光譜傳感器的技�(shù)原理(非成�)
在上述手�(jī)�(jī)型中均采用的多光譜傳感器,一般采用均窄帶濾波技�(shù),在傳感器的感光部分開口,開口上方放置窄波長濾光�,從而探�(cè)到環境光源的光線,不同光譜通道�(shí)際就是通過窄波�(zhǎng)濾光片來控制特定頻率的光通過。這類傳感器不需要體積龐大的色散元件和光�,因此結�(gòu)非常緊湊。而此類方案屬于單�(diǎn)的光譜傳感,僅限�(duì)整體的光�(huán)境混合探�(cè),無法體�(xiàn)同部的光源、色溫信息和差異�

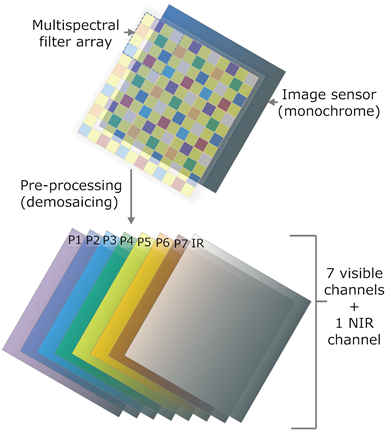

(來源:Sensors�
多光譜成像芯片的技�(shù)原理
為何說華為Mate70的紅楓原色影像會成為本次的主�,原因在于其�(duì)比于往期單�(diǎn)多光譜傳感器在其�(jié)�(gòu)上�(jìn)行一輪的升級,常�(guī)圖像傳感器通常是在各像素的光電二極管上�(gòu)建紅、綠、藍3種彩色濾光片,而多光譜成像則是在圖像傳感器的光電二極管上構建更多種顏色的濾光片,可分別透過不同波長的光�。結合光譜恢�(fù)算法,可以和普通相�(jī)一�,一次拍攝即可獲取二維圖像和更豐富的光譜信息�
�、未來趨�(shì):從技�(shù)突破到生�(tài)�(gòu)�
盡管前景廣闊,多光譜濾光片在手機端任然有持續�(fā)展空�,結合當下熱門的ai�(jì)算成像技�(shù),實�(xiàn)軟件�(jì)算調控與成像系統硬件的支�,將成為手機影像�(fā)展的一�(gè)助推�(dòng)�,而計算成像不再滿足于錦上添花,更多的影像表現也成為眾多廠商追求的重點�
�(dāng)下發展難�(diǎn)�
算法與算力瓶頸:多波段數�(jù)需更高階的ISP(圖像信�(hào)處理器)和AI算法支持,對芯片能效提出新要��
用戶�(rèn)知度不足:消�(fèi)者對光譜功能的感知較�,需通過�(chǎng)景化�(yīng)用(如美妝分析、食品安全檢�(cè))建立需��
(來�:阿里巴巴�(dá)摩院�
�、未來發展方向可�
1. 光譜+AI融合�(chuàng)新:�(jié)合深度學�(xí)模型,將多光譜數�(jù)�(zhuǎn)化為直觀的用戶價值(如實�(shí)肌膚診斷�(bào)告)�
2. 開放生態合作:手�(jī)廠商�(lián)合醫療、農�(yè)、環保等行業,構建多光譜�(yīng)用開�(fā)生態�
3. 成本下探與標�(zhǔn)化:通過工藝�(yōu)化(如晶圓級濾光片陣列)降低單價,推�(dòng)技�(shù)向中端機型滲��
多光譜濾光片與CMOS傳感器的�(jié)合,�(biāo)志著智能手機成像從“視覺記錄”向“光譜感知”的范式�(zhuǎn)�。隨著技�(shù)成熟與場景挖掘,這一技�(shù)有望成為下一代移�(dòng)�(shè)備的�(biāo)�,不僅重塑影像賽�,更將開啟“手�(jī)即科�(xué)儀器”的新時�。廠商需在硬件迭�、算法優化與生態�(gòu)建三端協同發�,方能在這一技�(shù)浪潮中搶占先�(jī)�
