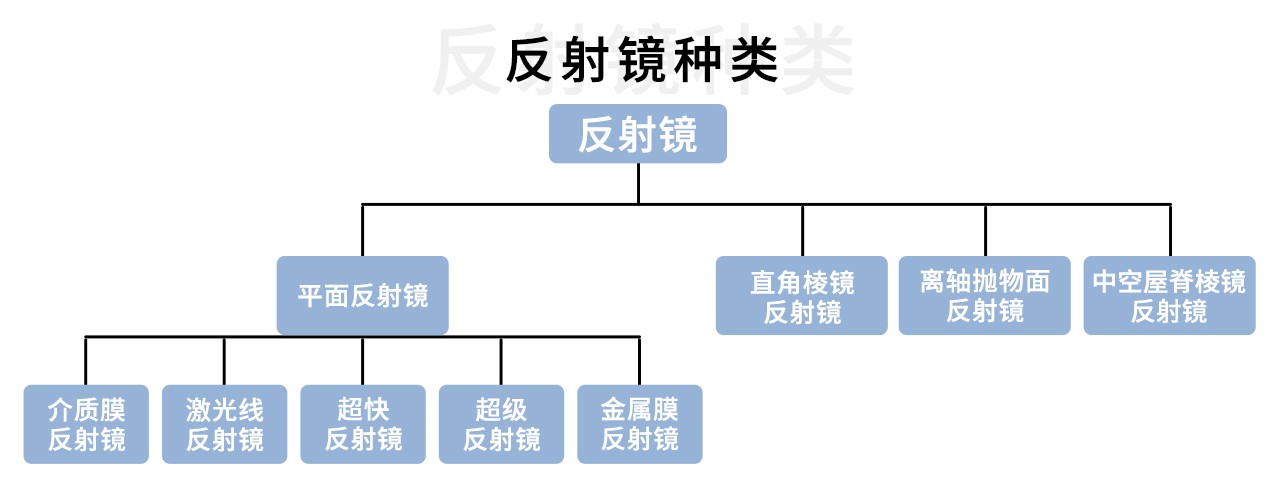

反射鏡的分類介紹
一�平面反射�

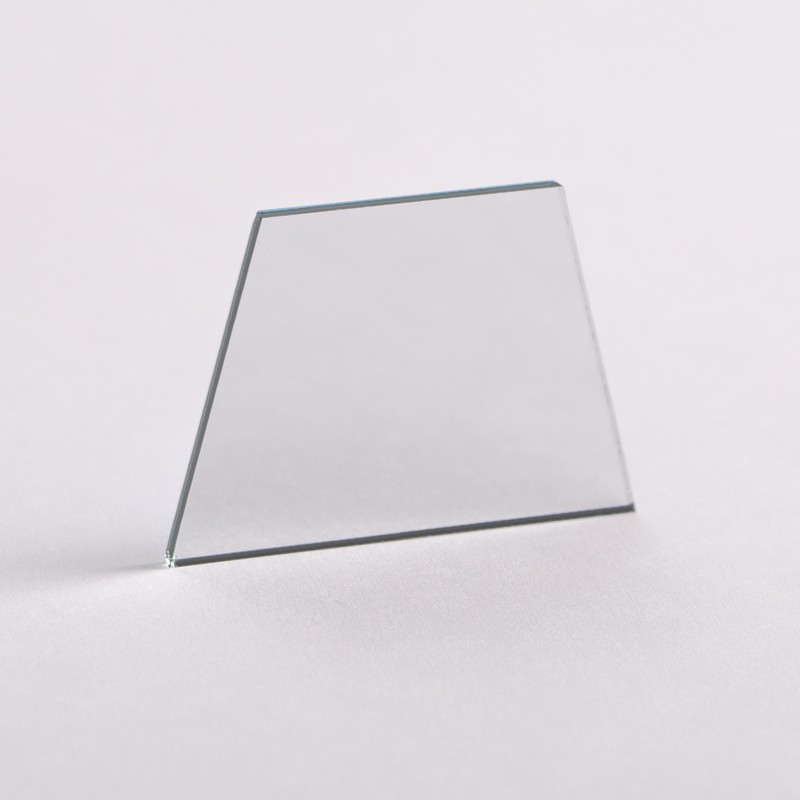

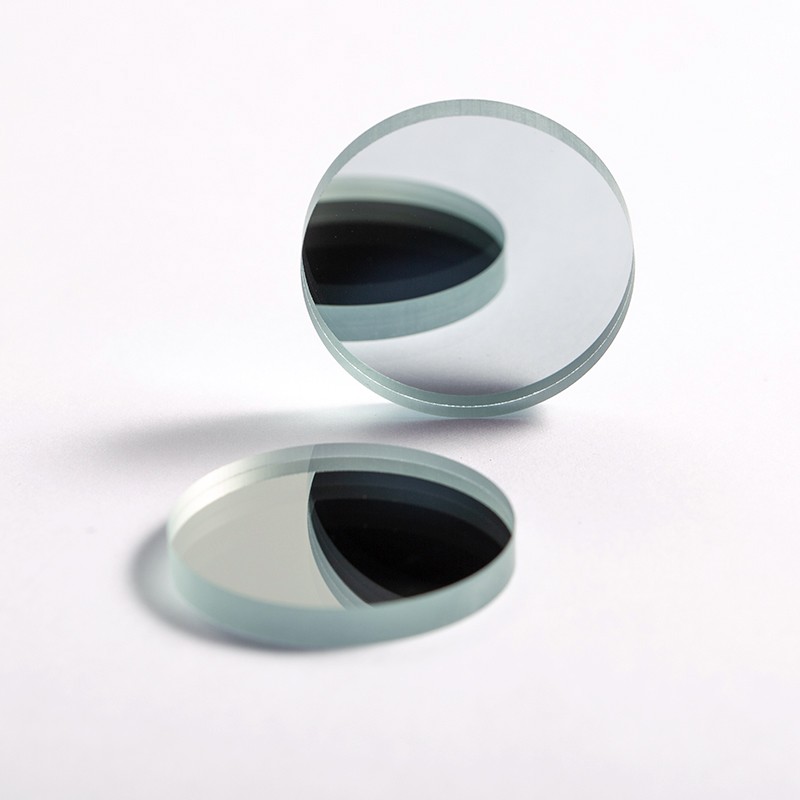

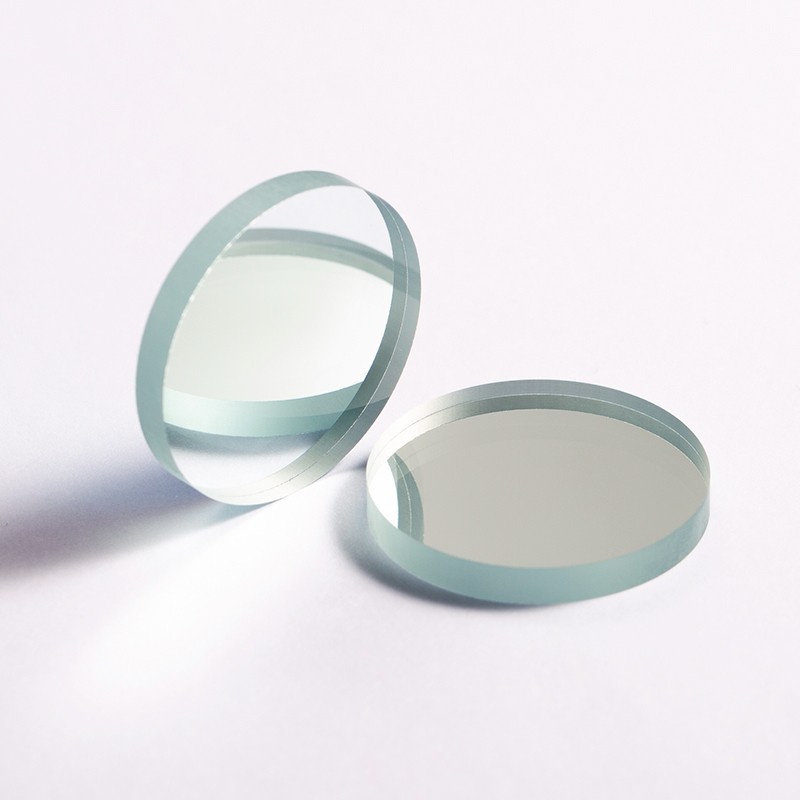

1.介質膜反射鏡:在光學元件表面鍍多層介�(zhì)�,使得某一波段干涉疊加,從而增�(qiáng)反射�。介�(zhì)膜反射率較高,可在寬波長譜區使用,膜沒有對光的吸收,膜較硬不易受�,適用于多波長激光的光學系統。該類反射鏡膜層較厚,角度敏感,成本較高�

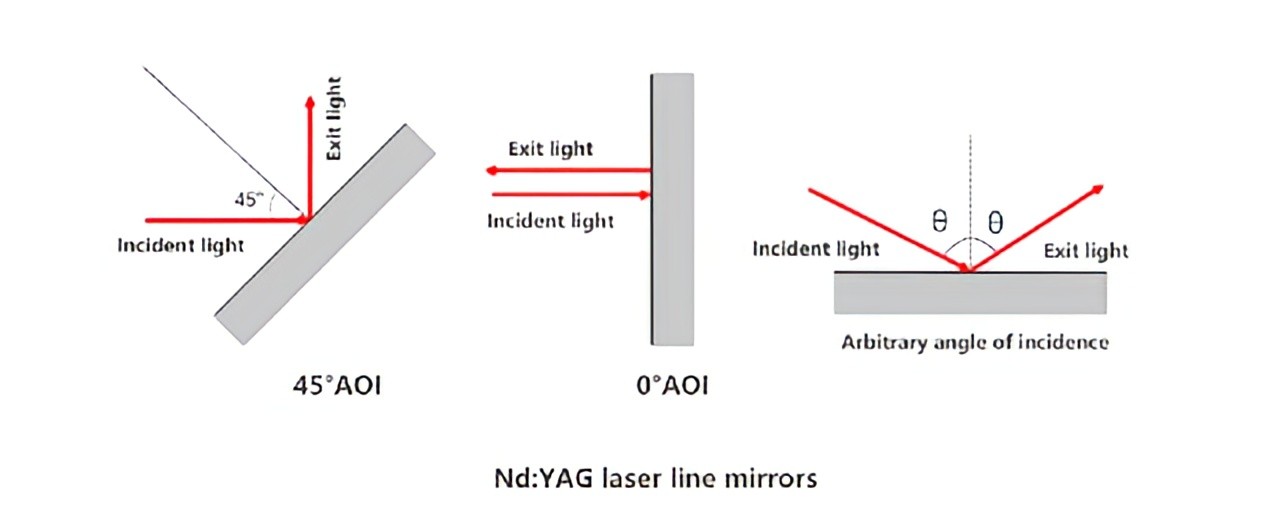

2.激光線反射鏡:激光線反射鏡的基片材料為紫外熔融石�,其表面的高反射膜為Nd:YAG介質�,采用電子束蒸鍍和離子輔助沉積的工藝鍍制而成。相較于K9材質,紫外熔融石英具有更好的均勻性和更低的熱膨脹系數,使其特別適合應用于紫外到近紅外波段,高功率激光和成像�(lǐng)�。常見的激光線反射鏡的工作波長�266 nm�355 nm�532 nm�1064 nm四種,入射角度分�0-45°�45°兩種,反射率高達97%以上�

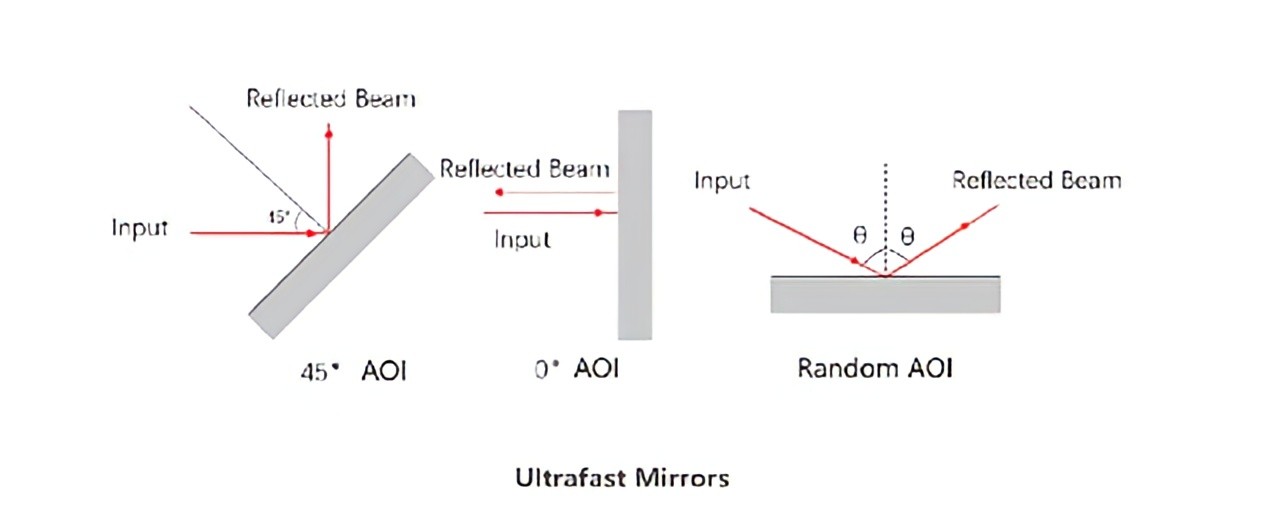

3.超快反射鏡:超快反射鏡的基片材料為熔融石�,其表面的高反射膜為低群延遲色散介質�,采用離子束濺射(IBS)的工藝鍍制而成。熔融石英具有更低的熱膨脹系�(shù)和極高的熱震動穩定�,使其特別適用于高功率飛秒脈沖激光和成像�(lǐng)�。超快反射鏡常見的工作波長范圍有460 nm-590 nm�700 nm-930 nm�970 nm-1150 nm�1400 nm-1700 nm四種,光束從45°入射,反射率高達99.5%以上�

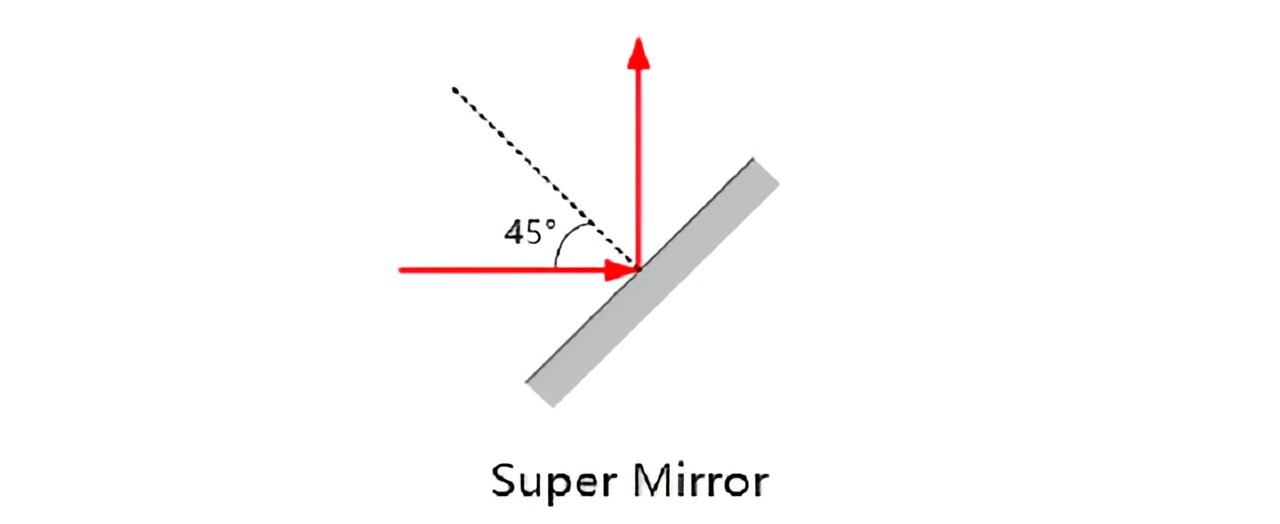

4.超級反射鏡:超級反射鏡通過在紫外熔融石英基底上鍍多層折射率高低交替的介�(zhì)反射膜制作而成,通過增加膜層�(shù)量提高反射率,可以使超級反射鏡在�(shè)計波長處的反射率�(yōu)�99.99%,適合用于反射率要求很高的光�(xué)系統�
5.金屬膜反射鏡:金屬膜反射鏡非常適用于寬譜光源光路偏轉,其在寬譜范圍內具有較高的反射率。金屬膜在高濕度�(huán)境中很容易被氧化變色或脫�,因此金屬膜反射鏡一般在其表面鍍一層二氧化硅保�(hù)膜,用于隔絕金屬膜與空氣直接接觸,避免金屬膜被氧化影響光�(xué)性能�
�、直角棱鏡反射鏡

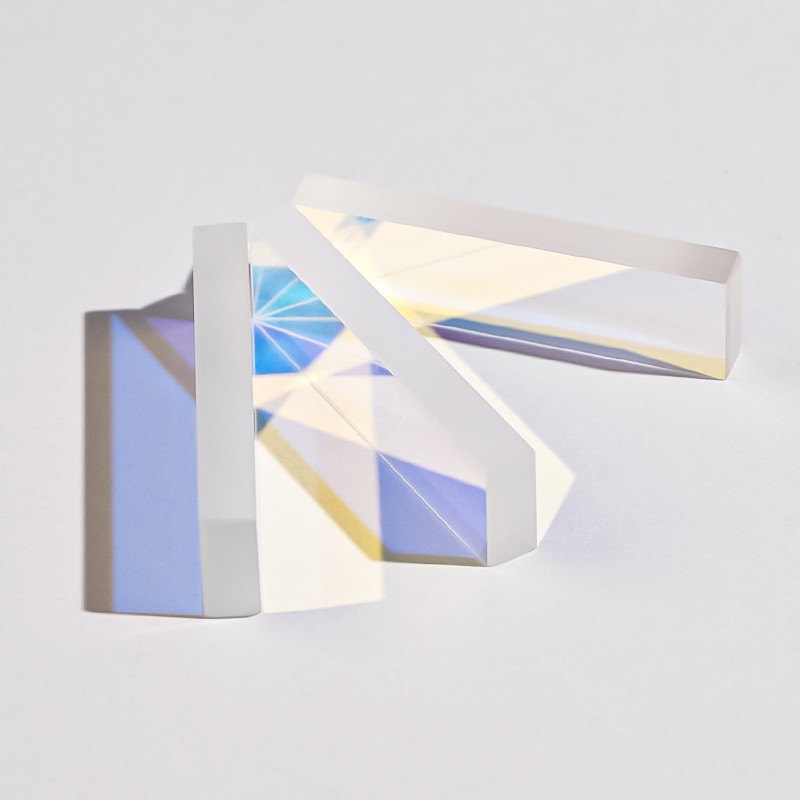

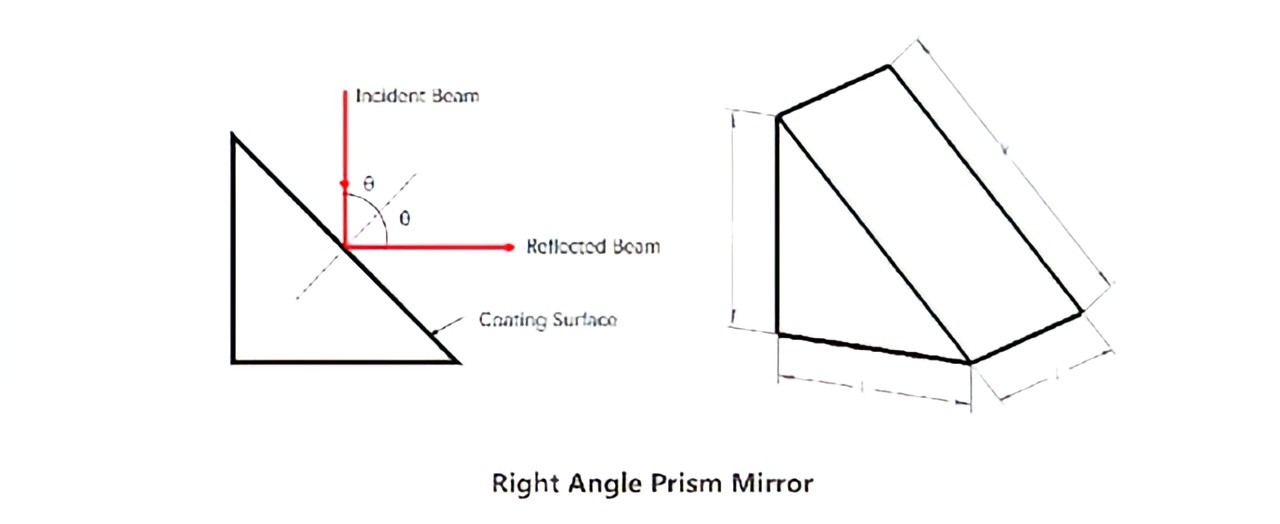

通常直角邊鍍增透膜,斜邊鍍反射�。直角棱鏡本身有較大的接觸面積以及有45°�90°這樣典型的角�,所�,和普通的反射鏡相�� 直角棱鏡更容易安裝,對機械應力具有更好的�(wěn)定性和�(qiáng)�。它們是各類裝置和儀器用光學件的最佳選��
�、離軸拋物面反射�

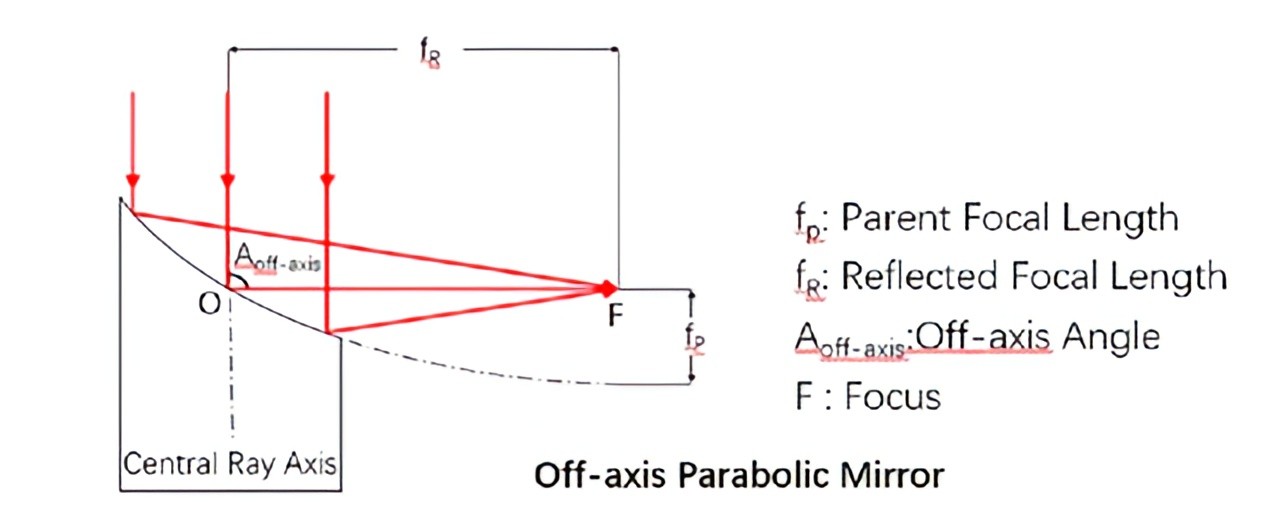

離軸拋物面反射鏡是表面反射鏡,其反射表面是母拋物面中截取的一部分。利用離軸拋物面反射鏡可以聚焦平行光束或�(zhǔn)直點光源,其離軸�(shè)計可以使焦點從光路中分離出來。與透鏡相比,使用離軸拋物面反射鏡不會產生球�、色差,且不會引入相位延遲和吸收損�,非常適用于飛秒脈沖激光器�
�、中空屋脊棱鏡反射鏡

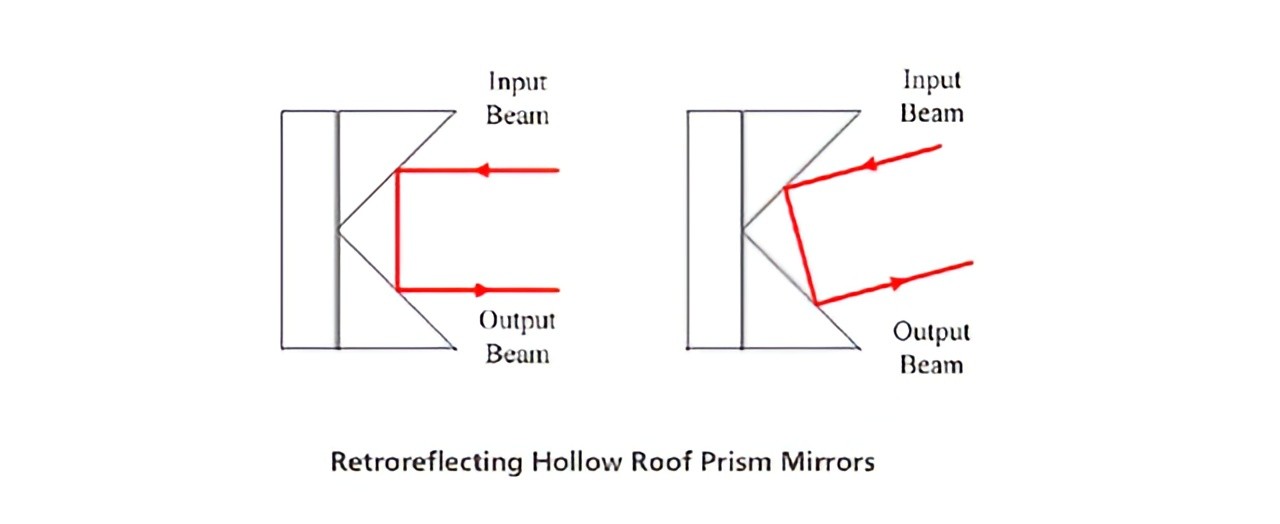

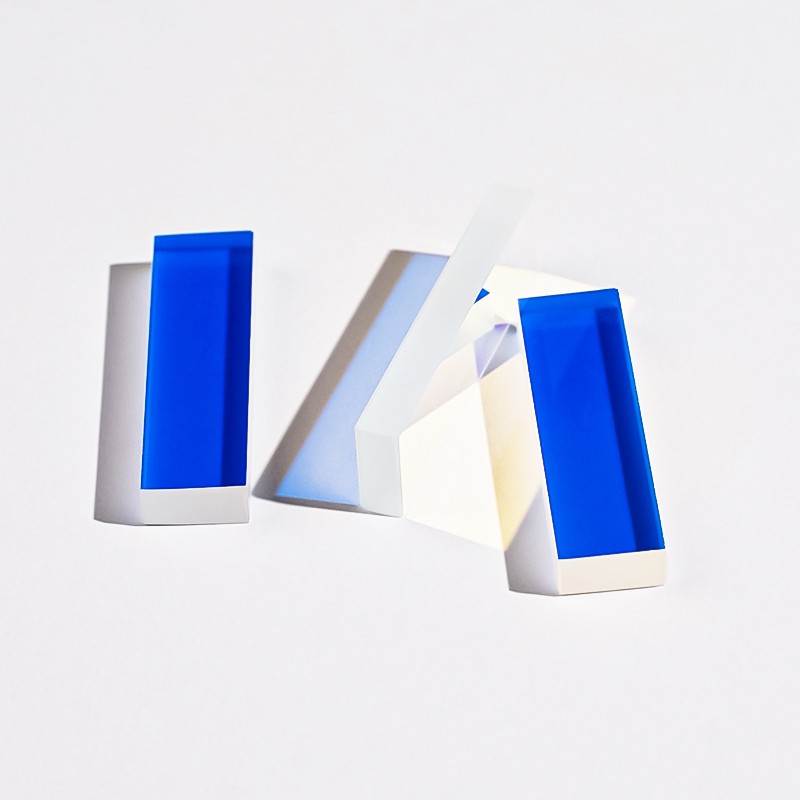

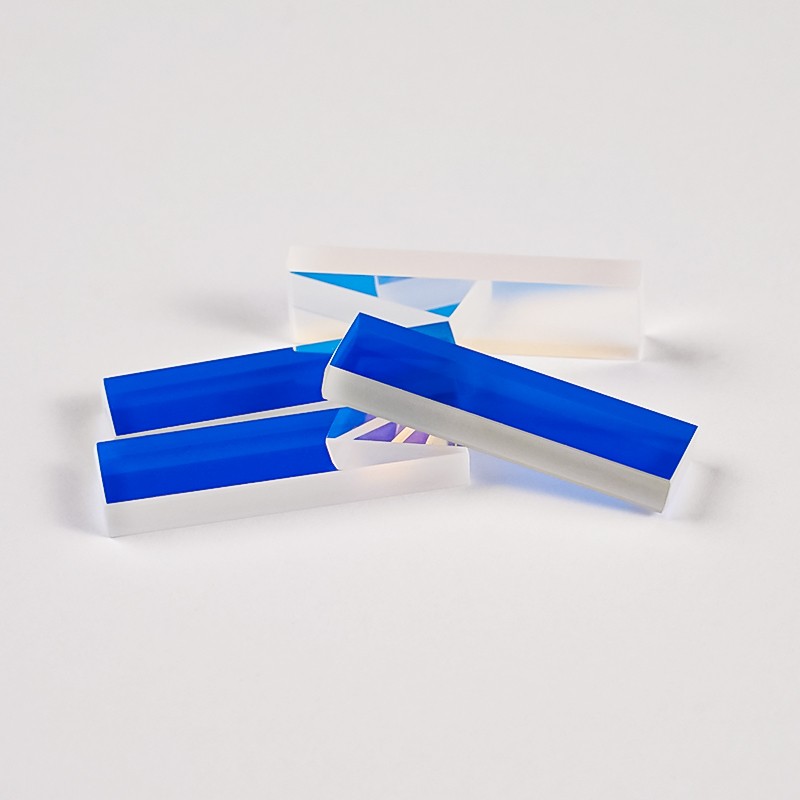

中空屋脊棱鏡反射鏡是由兩塊直角棱鏡和一塊長方形基片�(gòu)�,材�(zhì)為Borofloat。Borofloat材料具有極高的表面平整度和良好的光學性能,在整個光譜范圍內具有�(yōu)越的透光性和極低的熒光強度。同時直角棱鏡斜面上鍍有帶金屬保�(hù)層的銀�,在可見光和近紅外波段都具有高反射率,兩個棱鏡的斜面相對放置,且二面角成90±10 arcsec。中空屋脊棱鏡反射鏡可以反射從外部入射到棱鏡斜邊的光,與平面反射鏡不同之處是反射光線仍然和入射光線平�,避免了光束干涉的影�,比手動�(diào)節兩個反射鏡�(shí)�(xiàn)要精��

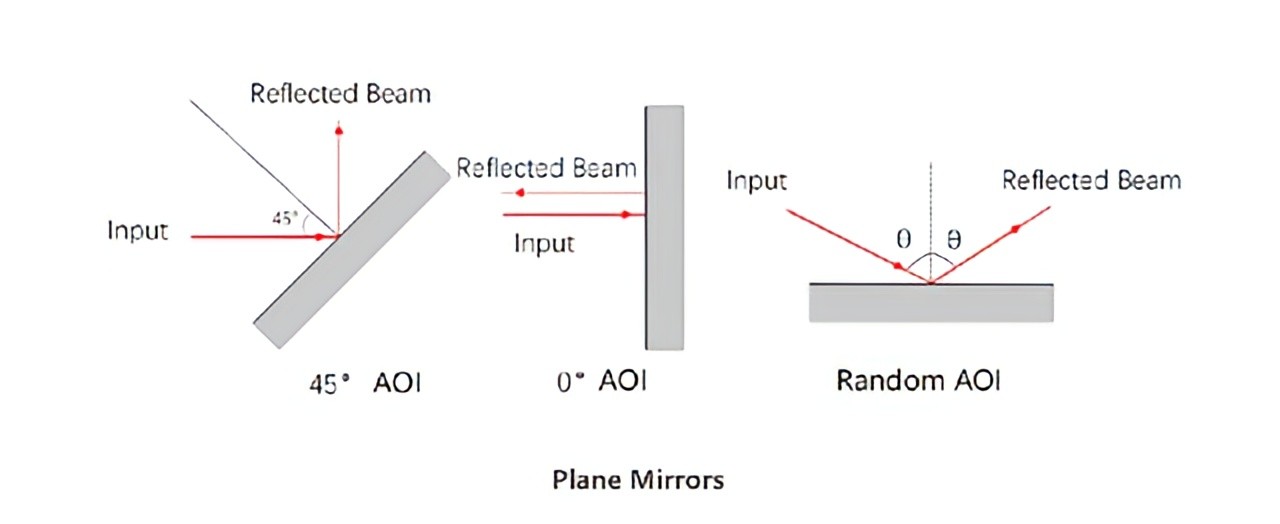

平面反射鏡使用指� |
1.GFAl鋁膜反射鏡:
鋁膜反射鏡分裸鋁膜反射鏡和保�(hù)鋁膜反射�,保�(hù)鋁膜反射鏡是在鋁膜上再鍍一層MgF2或SiO2,用于保�(hù)鋁膜不被擦傷或氧�。在所有入射角度都具有高反射率,可作為紫外�、可見光、近紅外光的反射鏡使��
2.GFAu金膜反射鏡:

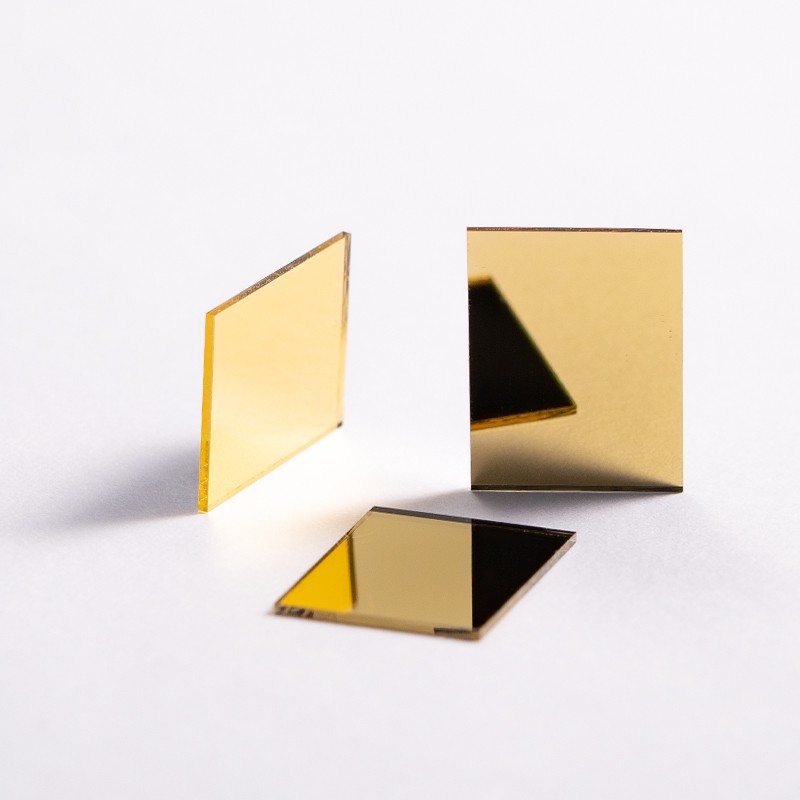

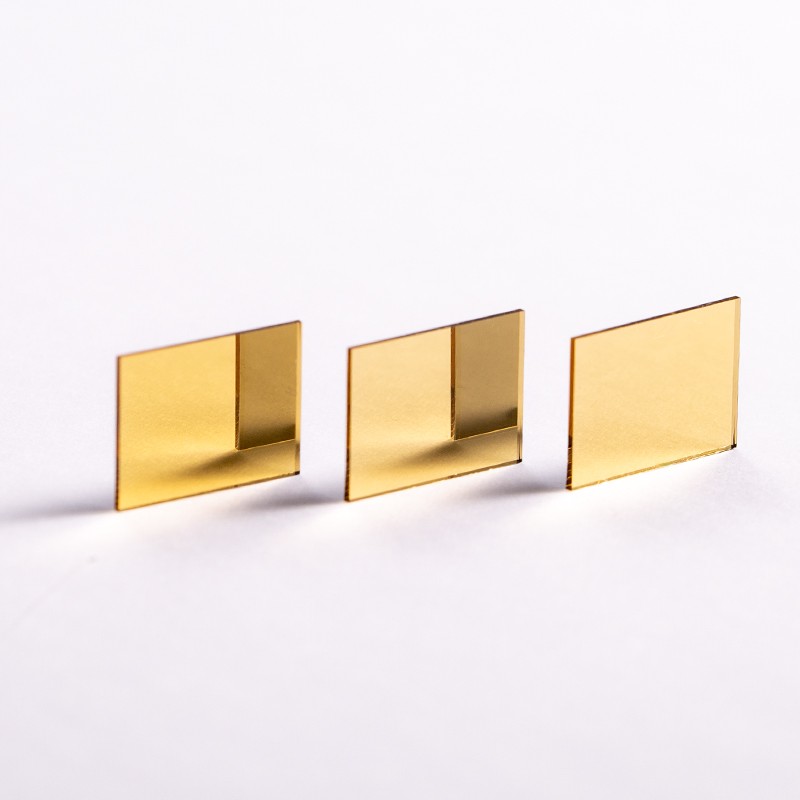

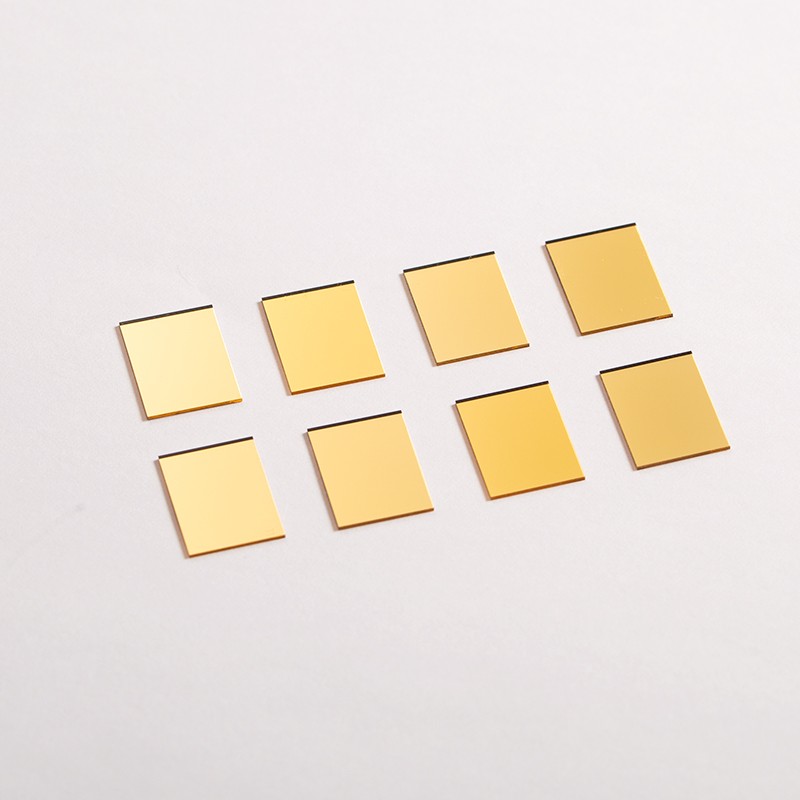

鍍有高反射率金膜的反射鏡可用于近紅外,紅外譜區的寬譜區,為了增�(qiáng)金膜的附著力,鍍有一層極薄的鉻質底膜。硅基板的金膜附著力很強,導熱系�(shù)很高,耐熱性比玻璃基板好很多。由于是金膜,反射率或反射率波長特性不會隨入射角度�(fā)生大的變�。在紅外譜區具有很高的反射率,沒有反射的光被薄膜全部吸收,不會透過�
3.GFAg銀膜反射鏡�

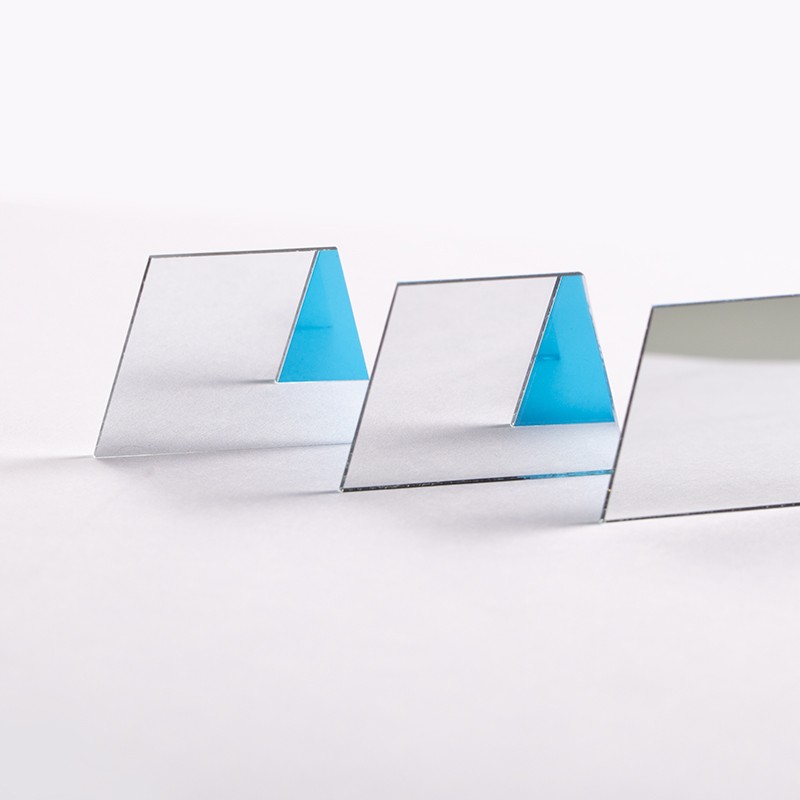

從可見光到近紅外波段,平均反射率高。在銀膜上鍍了一層保�(hù)�,可防止氧化,延長使用壽命。與鋁膜反射鏡相�,在可見光到近紅外波段反射率更高。與介質膜反射鏡相比,反射率受入射角度的影響很小,可用于各種入射角度。鍍了保�(hù)�,用布等擦拭時也不容易劃��
4.GFM 寬帶介質膜反射鏡�

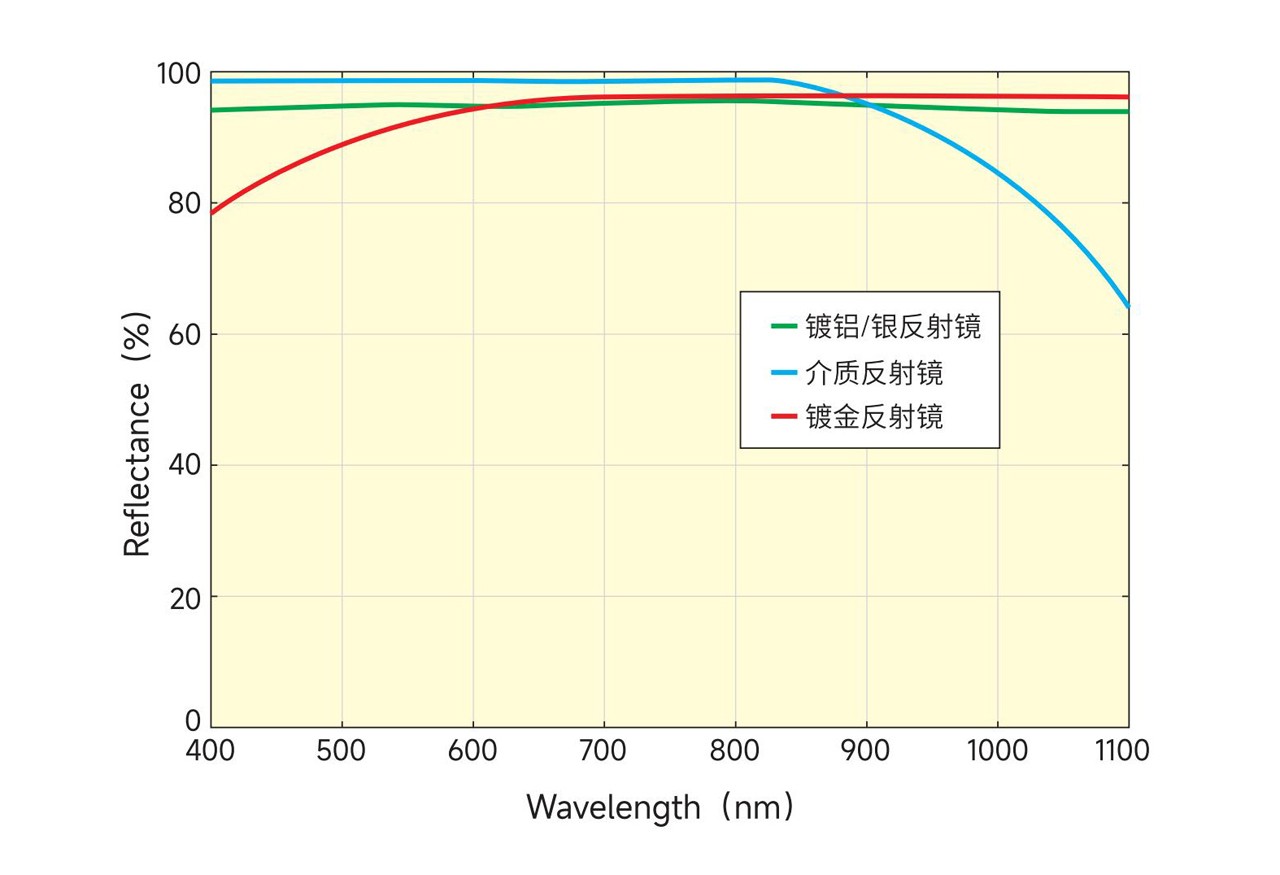

寬帶介質膜反射鏡在寬波段�(nèi)反射率較高,適用于調波長激光器和白�。介�(zhì)膜反射鏡對入射角比較敏感,未說明的情況下,默�(rèn)的介�(zhì)膜反射鏡的入射角均為 45°。介�(zhì)膜幾乎沒有吸�,可以承受連續的激光照射�
