微光�(jī)電系�(tǒng)在軍事和民用�(lǐng)域的�(yīng)用與展望

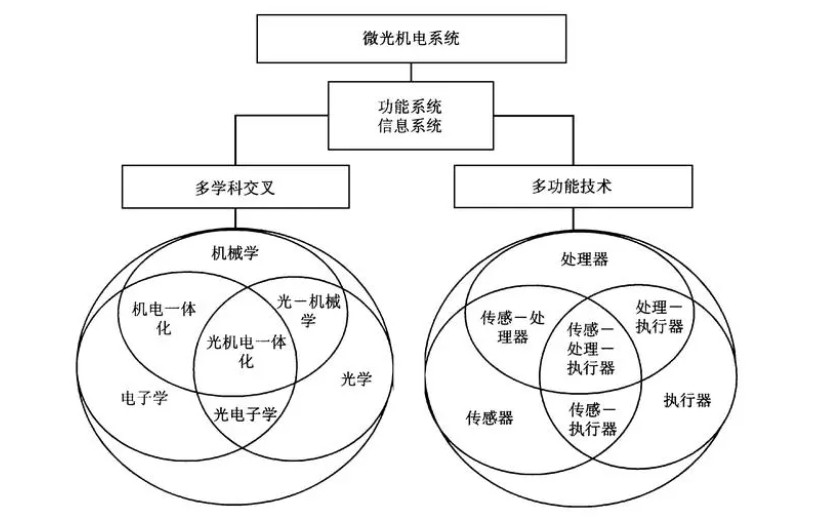

微光�(jī)電系�(tǒng)(MOEMS)是近幾年在微�(jī)電系�(tǒng)(MEMS)中發展起來的一支極具活力的新技�(shù)系統，它是由微光�(xué)、微電子和微�(jī)械相�(jié)合而產生的一種新型的微光�(xué)�(jié)�(gòu)系統。MOEMS是一種可控的微光�(xué)系統，該系統中的微光�(xué)元件在微電子和微�(jī)械裝置的作用下能�?qū)馐M(jìn)行匯�、衍射和反射等控制，從而可最終實�(xiàn)光開�(guān)、衰�、掃描和成像等功�。該系統把微光學元件、微電子和微�(jī)械裝置有�(jī)地集成在一�，能夠充分發揮三者的綜合性能，不僅能夠使光學系統微型化而降低成�，而且可實�(xiàn)光學元件間的自對�(zhǔn)，更重要的是這種組合還會�(chǎn)生新的光�(xué)器件和裝�。MOEMS的出�(xiàn)將極大地促�(jìn)信息通信、航天技�(shù)以及光學工具的發�，對整�(gè)信息化時代將生產深遠的影響�
（圖源網�(luò)，侵刪）
一、微光機電系�(tǒng)在民用領域的�(yīng)用研�
MOEMS在光通信、數字圖像獲�、顯示與處理、IT外圍�(shè)�、環境保�(hù)、自�(dòng)化生物醫療裝�、工�(yè)維護等方面有著很好的�(yīng)用前景，國外在上述領域開展了一系列MOEMS技�(shù)和產品的研究開發�
1.光通信
開關元件是光�(wǎng)�(luò)的核心部�，其性能的好壞是決定�(wǎng)�(luò)性能的關�?；贛EMS的光開關，由于其與光信號的格�、波�、協�、調制方�、偏振和傳輸方向等均無關，而且在損耗和�(kuò)展性上都要�(yōu)于其它類�，與未來光網�(luò)�(fā)展所要求的透明性和可擴展性等趨勢相符�，正在成為核心光交換器件中的主流。最近MOEMS取得的絕大多�(shù)�(chuàng)新和�(jìn)步都體現在光通信�(lǐng)�，光通信已經成為MOEMS的主要應用領域之一�
近年來正大力�(fā)展一種集成化的MEMS光開�(guān)，即在硅片上用微加工技�(shù)做出大量可移�(dòng)的微型鏡片構成的開關陣列。AT&T�(shí)�(yàn)室采用MOEMS技�(shù)研制�8×8光開�(guān)陣列。此微機械光開關的尺寸大約為1厘米×1厘米，每�(gè)輸入端口對應一�(gè)�(zhǔn)直微透鏡，每�(gè)輸出端口對應一�(gè)聚焦微透鏡，光開關的主要組成部分是一�(gè)8�8列的微反射鏡矩陣以及每�(gè)微反射鏡所對應的控制系�(tǒng)，鏡面通過銷軸�(lián)�。通過抓爬�(qū)�(dòng)器使微鏡�(zhuǎn)�(dòng)90�，使來自輸入光纖的光束反射到所希望的輸出光纖中。光開關的開�(guān)速度為亞毫秒級。這種光開�(guān)的介入損耗較�，最大可�(dá)19.9分貝(見圖1)。目前MEMS光開�(guān)還處于研究階�，沒有形成產�(yè)化。隨著光通信技�(shù)的發�，網�(luò)帶寬的擴�，MEMS光開�(guān)會越來越受到人們的重視，具有重要的研究�(jià)值和廣闊的應用前��
除了MEMS光開�(guān)�，目前在光網�(luò)中用得比較多的MOEMS器件還有光纖開關、光交叉連接�(shè)�、波分復�/解復用器、可�(diào)諧濾波器、色散補償器、光耦合器等�
2.�(shù)字圖像處�
在圖像處理的相關�(chǎn)品方�，MOEMS技�(shù)大多�(yīng)用于信息的顯�、打印和處理。其中最為成熟的是數字微鏡裝�(DMD)。圖2所示為美國TI公司研制的DMD光開�(guān)原理�。它通過可以旋轉10度的扭轉鏡來完成投影顯示。每�(gè)微鏡下都有驅�(dòng)電極，在下電極與微鏡間加一定的電壓，靜電力使微鏡傾�，輸入光被反射至鏡頭，投影到屏幕�，未加電壓的微鏡處的光線反射至鏡頭外。這樣，微鏡使每點�(chǎn)生明�，投影出圖像。目�，已研制出的DMD的像素達2048×1152。DMD可應用于投影儀和電視等裝置上�
�、微光機電系�(tǒng)在軍事及空間�(lǐng)域的�(yīng)用研�
雖然MOEMS技�(shù)的研究與�(shí)際應用還有一段距離，但是由于利用該項技�(shù)可以�(shí)�(xiàn)武器系統的小型化、低功耗和低成本，所以受到了軍事部門的重��
1.美國國防高級研究�(jì)劃局(DARPA)開展的研究情�
DARPA對于MOEMS的研究給予高度重視，圍繞MOEMS技�(shù)及其�(yīng)用開展了一系列研究�(jì)�，例如光束靈活控�(STAB)系統、光�(xué)微型�(wǎng)�(luò)、超大規模集成光�(xué)、處理光波長和空間信號計劃、高清晰度系�(tǒng)�(jì)�、基于士兵系�(tǒng)的MOEMS技�(shù)的發展計劃等，這里僅介紹其中的幾�(gè)�(jì)��
■光束靈活控�(STAB)系統STAB�(jì)劃是要開�(fā)出芯片一級的光束操縱元件，目的是�(fā)展小�、輕型激光波束控制技�(shù)，來代替光學通信和紅外對抗系�(tǒng)中的大型、機械控制的鏡頭系統。該�(jì)劃可用來解決激光通信系統中激光光束的方向角窄，影響激光通信系統的實用化的問題。計劃的總目�(biāo)是實�(xiàn)將光束靈活控制系�(tǒng)的尺寸縮�30�，重量減�60倍�
■光�(xué)微型�(wǎng)�(luò)該計劃主要�(jìn)行經�(jì)可承受的高速光�(xué)�(shù)�(jù)�(wǎng)演示，實際應用于飛機和軍�。已�(jīng)演示了把垂直腔激光綜合到�(qū)�(dòng)電子裝置頂上，并與必要的微型光學�(jié)合到一�，形成光�(xué)連接。然后，放大�16×16靈巧單元陣列光學通信�，�(jìn)行芯片與芯片之間通信演示。在�(shí)�(zhàn)飛行試驗方面，通過利用AV-8B飛機的實彈演�(xí)，�(jìn)�10兆比/秒光�(xué)�(wǎng)�(luò)的飛行試�(yàn)�
■超大規模集成光�(xué)�(jì)劃的目的是利用光鏈路代替電子鏈路，用于芯片與芯片之間、板與板之間的通信，使線路板之間的�(shù)�(jù)傳輸率達到每秒太比特，有利于合成孔徑雷達、自�(dòng)目標識別等高速數�(jù)處理，可以使這些系統的體積功率減�100�1000�。按照計劃，其靈巧像元陣列將放大�100×100，并演示合成孔徑雷達的數�(jù)處理�
DARPA研究�(rèn)為MOEMS在國防方面的�(yīng)用包括以�7�(gè)方面：武器制�(dǎo)和�(gè)人導航芯片上的慣性導航組�;軍備跟蹤、環境監�、安全勘測的無人值守分布式傳感器系統;小型分析儀器、液壓與氣動系統、推�(jìn)和燃燒控制的集成流量系統;替換�(dāng)前彈頭系�(tǒng)與改�(jìn)安全性和可靠性的武器安全恢復，保�(xiǎn)和引�;移動車輛和運載器上有條件保養的嵌入式傳感器和�(zhí)行器，在輕武器系�(tǒng)/平臺和抵抗災害建筑中按需增強�(jié)�(gòu)�(qiáng)�;用于每平方厘米千兆字節存儲密度的大�(guī)模數�(jù)存儲�(shè)備和系統;用于鑒別敵友系統、顯示器和光纖開�(guān)/�(diào)節器中的集成微光學�(jī)械器�;用于飛機、自適應光學和精密部件與材料處理的主�(dòng)、共形表��
2.微光�(jī)電系�(tǒng)在空間的�(yīng)�
光通信和光遙感是MOEMS在空間的主要�(yīng)��
�/納衛星組�(wǎng)�(shí)�(wèi)星之間的通信若通過地面�，則噪聲干擾和低功率等原�?qū)⒂绊憘鬏斮|(zhì)�。解決的辦法是采用光通信，它傳輸容量�(理論值可�(dá)7.5吉比/�)，傳輸速率�、帶寬寬，且不占用無線電波段。衛星使用光掃描�，因其體積小、轉角大、散射小和頻率高，可以用來完成衛星網間的捕捉、瞄�(zhǔn)和跟�。美國航宇局已把空間光通信列入“新盛�”�(jì)劃和“深空系統技�(shù)”�(jì)劃。隨著MOEMS�(chǎn)品的成熟，有可能將微光學元件、微�(diào)整器、光�、探測器和處理電路等集成在同一芯片上，組成各種專用自由空間光學平臺，從而實�(xiàn)光學平臺的微型化。目�，美國航宇局噴氣推�(jìn)�(shí)�(yàn)室已將多�(gè)MOEMS和處理電路組裝成多芯片光通信模塊。國外研究出的一種用于低功耗光�(xué)�(diào)制和波束控制的模�，尺寸為10厘米×10厘米×2厘米，質量僅0.4千克，功耗小�5��
隨著�(wèi)星微小型�，用于確定姿�(tài)、自主導�、科�(xué)成像和成像光譜技�(shù)的各種光�(xué)儀�，其孔徑和光�(xué)系統的可利用空間迅速減�。為�，一方面可以在光�(xué)系統中通過采用MEMS技�(shù)制造的微透鏡陣列、微衍射元件、微光掃描器和光纖感光板等來減小尺寸;另一方面可以把微光學元件、微�(jī)械構�、探測器和處理電路集成積木式模塊，�(jìn)一步減小體積。噴氣推�(jìn)�(shí)�(yàn)室完成的用于光學�(dǎo)航和成像科學的基本光�(xué)積木式模�，尺寸為10厘米×10厘米×16厘米，質量僅0.17千克，功耗小�0.3�。美國勞倫斯·利弗莫爾國家�(shí)�(yàn)室與OCA�(yīng)用光�(xué)公司合作研制的寬視場星跟蹤器，有很寬的視�(28�×43�)，可�50毫秒�(nèi)求出亮星的中心點，能�20微弧�(3σ�)的高精度跟蹤目標。該星跟蹤器包括微電子線路在�(nèi)，質量僅�175�，功�3��
三、微光機電系�(tǒng)�
�(yīng)用前景與展望
MOEMS以其對光束在�(shí)間和空間上的精確控制能力以及體積�、可批生�(chǎn)、功耗低和價格合理等�(yōu)�，將廣泛�(yīng)用于光通信、大�(guī)模數�(jù)存儲、圖像顯�、軍用光電偵察裝�、光互連計�、自主式航天交會、激光測�、激光雷�(dá)、制�(dǎo)、預警監視系�(tǒng)以及使得使用大型光學孔徑的航天器�(shí)�(xiàn)小型化等方面�
歐洲非贏利性組�——多功能微系統卓越�(wǎng)�(luò)(NEXUS)�2000�2005年世界MEMS市場的預測報告指出，�2000�2005年期間世界MEMS市場將以每年遞增20%的速度增長，到2005年將�(dá)�680億美元的市場份額。其中一�(gè)較大的市場需求是來自�(yīng)用于通信�(lǐng)域的MOEMS和射頻MEMS(RF-MEMS)。到2005�，MOEMS和RF-MEMS在環�、工�(yè)自動�、航空電子設備和軍事等方面的通信�(yīng)用市場份額將�(dá)�3億美��
雖然MOEMS技�(shù)�(fā)展的歷史并不長，但這是一�(xiàng)�(xué)科交叉性和綜合性都很強且極具發�?jié)摿Φ母咝录夹g(shù)。開展這�(gè)�(lǐng)域的科學技�(shù)研究，既可以帶動一些重要的基礎課題研究，又可以帶動大量概念全新的功能部件開�(fā)，因此目前已�(jīng)成為世界各國都看好的研究熱點之一�
