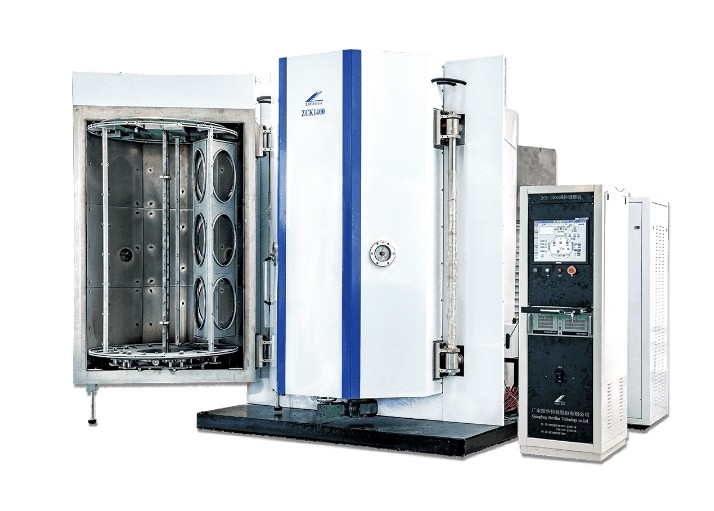

（圖源網��(luò)，侵刪）

真空鍍膜��(jī)主要由鍍膜室、真空系��(tǒng)、電控系��(tǒng)等部分組��。而立式真空蒸��(fā)鍍膜��(jī)的鍍膜室��(jié)��(gòu)主要由室��、球面行星轉��(dòng)基片��、基片烘烤裝��、E型槍蒸發源、膜厚測量晶��、擋板等��(gòu)件組成。室體可采用鐘罩式或前開門式結��(gòu)。鐘罩式室體通常用于較小的鍍膜裝��(直徑不大��500mm)，前開門式室體通常用于較大的鍍膜設��。室體上均設置有觀察窗��

基片烘烤裝置的加熱元件可采用電阻加熱��、遠紅外加熱管或碘鎢燈等加熱元件。根��(jù)鍍膜工藝的需要，確定烘烤溫度范圍及其加熱功率��

e型槍蒸發源固定在室體底板��，并且使其坩堝內的膜材蒸��(fā)平面基本上與球面基片架位于同一球面��，以便保證膜厚均����

擋板位于坩堝上方，由鍍膜室外部的操作手柄使其遮擋膜材蒸汽流或移開擋板��(jìn)行蒸��。擋板的作用是為了提高膜層純度，防止高蒸汽壓雜質蒸鍍到基片上��

膜層測量晶體是石英晶體測厚儀的傳感器，可以實��(xiàn)鍍膜過程的實��(shí)膜厚測量。目前在制備光學膜的鍍膜��(jī)��。通常采用單色儀、測厚儀、光源及測試玻片組合而成的學光測厚系��(tǒng)。以測試玻片的膜厚表征基片膜��，用單色儀接收到的光束信號��(shí)��(xiàn)膜厚的實��(shí)測量��

為了適應鍍膜工藝的靈活性要求，在很多該類型的鍍膜機中除了設置e型槍蒸發源外，還配備了電阻加熱式蒸發源��
