紅外測溫儀的組成與系統�(jié)�(gòu)
紅外測溫儀是由光學系統、光電探測器、信號放大器及信號處理、顯示輸出等部分組成。光�(xué)系統匯聚其視場內的目�(biāo)紅外輻射能量，視場距離的大小由測溫儀的光�(xué)零件及其位置確定。紅外能量聚焦在光電探測器上并轉�?yōu)橄鄳?yīng)的電信號，該信號�(jīng)過放大器和信號處理電路，并按照儀器內療的算法和與目標�(fā)射率校正后從而轉�?yōu)楸粶y目標的溫度��
（圖源網�(luò)，侵刪）
紅外測溫儀工作原理
紅外測溫儀是由光學系統、光電探測器、信號放大器及信號處�、顯示輸出等部分組成。光�(xué)系統匯聚其視場內的目�(biāo)紅外輻射能量，視場距離的大小由測溫儀的光�(xué)零件及其位置確定。紅外能量聚焦在光電探測器上并轉�?yōu)橄鄳?yīng)的電信號，該信號�(jīng)過放大器和信號處理電�，并按照儀器內療的算法和與目標�(fā)射率校正后從而轉�?yōu)楸粶y目標的溫度值�
在自然界�，一切溫度高于絕對零度的物體都在不停地向周圍空間�(fā)出紅外輻射能�。物體的紅外輻射能量的大小及其按波長的分布——與物體的表面溫度有著十分密切的�(guān)�。因此，通過對物體自身輻射的紅外能量的測�，便能準確地測定物體的表面溫度，這就是紅外輻射測溫所依據的客觀基礎�
黑體是一種理想化的輻射體，它吸收所有波長的輻射能量，沒有能量的反射和透過，其表面的發射率�1。但是，自然界中存在的實際物�，幾乎都不是黑體，為了弄清和獲得紅外輻射分布�(guī)律，在理論研究中必須選擇合適的模�，這就是普朗克提出的體腔輻射的量子化振子模型，從而導出了普朗克黑體輻射的定律，即以波長表示的黑體光譜輻射度，這是一切紅外輻射理論的出發�，故稱黑體輻射定律。所有實際物體的輻射量除依賴于輻射波長及物體的溫度之�，還與構成物體的材料種類、制備方�、熱過程以及表面狀�(tài)和環境條件等因素有關。因此，為使黑體輻射定律適用于所有實際物�，必須引入一個與材料性質及表面狀�(tài)有關的比例系�(shù)，即�(fā)射率。該系數表示實際物體的熱輻射與黑體輻射的接近程度，其值在零和小于1的數值之�。根�(jù)輻射定律，只要知道了材料的發射率，就知道了任何物體的紅外輻射特性。影響發射率的主要因紗在：材料種�、表面粗糙度、理化結�(gòu)和材料厚度等�
�(dāng)用紅外測溫儀測量目標的溫度時首先要測量出目標在其波段范圍�(nèi)的紅外輻射量，然后由測溫儀計算出被測目�(biāo)的溫�。單色測溫儀與波段內的輻射量成比�;雙色測溫儀與兩個波段的輻射量之比成比例�
選擇紅外測溫儀可分為三個方�
性能指標方面,如溫度范�、光斑尺�、工作波長、測量精�、響�(yīng)時間�;�(huán)境和工作條件方面,如環境溫度、窗�、顯示和輸出、保護附件等;其他選擇方面,如使用方�、維修和校準性能以及價格�,也對測溫儀的選擇產生一定的影響。隨著技�(shù)和不斷發�,紅外測溫儀最佳設計和新進展為用戶提供了各種功能和多用途的儀�,擴大了選擇余��
確定測溫范圍
測溫范圍是測溫儀最重要的一個性能指標。如 TIME(時代)、Raytek(雷泰)�(chǎn)品覆蓋范圍為-50�-+3000�,但這不能由一種型號的紅外測溫儀來完�。每種型號的測溫儀都有自己特定的測溫范�。因�,用戶的被測溫度范圍一定要考慮�(zhǔn)�、周�,既不要過�,也不要過�。根�(jù)黑體輻射定律,在光譜的短波段由溫度引起的輻射能量的變化將超過由�(fā)射率誤差所引起的輻射能量的變化,因此,測溫時應盡量選用短波較好。確定目�(biāo)的物距比紅外測溫儀根據原理可分為單色測溫儀和雙色測溫儀(輻射比色測溫儀)。對于單色測溫儀,在進行測溫�,被測目標面積�(yīng)充滿測溫儀視場。建議被測目�(biāo)尺寸超過視場大小�50%為好。如果目�(biāo)尺寸小于視場,背景輻射能量就會進入測溫儀的視聲符支干擾測溫讀�(shù),造成誤差。相�,如果目標大于測溫儀的視�,測溫儀就不會受到測量區域外面的背景影響�
對于Raytek(雷泰)雙色測溫儀,其溫度是由兩個獨立的波長帶內輻射能量的比值來確定�。因此當被測目標很小,沒有充滿�(xiàn)�,測量通路上存在煙�、塵埃、阻擋對輻射能量有衰減時,都不會對測量�(jié)果產生影�。甚至在能量衰減�95%的情況下,仍能保證要求的測溫精度。對于目�(biāo)細小,又處于運動或振動之中的目�(biāo);有時在視場內運動,或可能部分移出視場的目標,在此條件�,使用雙色測溫儀是最佳選�。如果測溫儀和目�(biāo)之間不可能直接瞄�(zhǔn),測量通道彎曲、狹�、受阻等情況�,雙色光纖測溫儀是最佳選擇。這是由于其直徑小,有柔�,可以在彎�、阻擋和折疊的通道上傳輸光輻射能量,因此可以測量難以接近、條件惡劣或靠近電磁場的目標。確定紅外測溫儀光學分辨�(距離及靈�)光學分辨率由D與S之比確定,是測溫儀到目�(biāo)之間的距離D與測量光斑直徑S之比。如果測溫儀由于�(huán)境條件限制必須安裝在遠離目標之處,而又要測量小的目�(biāo),就應選擇高光�(xué)分辨率的測溫儀。光�(xué)分辨率越�,即增大D:S比�,測溫儀的成本也越高。確定紅外測溫儀的波長范圍�
目標材料的發射率和表面特性決定測溫儀的光譜響�(yīng)或波�。對于高反射率合金材�,有低的或變化的發射率。在高溫區,測量金屬材料的最佳波長是近紅�,可選�0.18-1.0μm波長。其他溫區可選�1.6μm�2.2μm�3.9μm波長。由于有些材料在一定波長是透明�,紅外能量會穿透這些材料,對這種材料�(yīng)選擇特殊的波�。如測量玻璃�(nèi)部溫度選�10μm�2.2μm�3.9μm(被測玻璃要很�,否則會透過)波長;測量玻璃�(nèi)部溫度選�5.0μm波長;測低區區選用8-14μm波長為宜;再如測量聚乙烯塑料薄膜選�3.43μm波長,聚醋類選�4.3μm�7.9μm波長。厚度超� 0.4mm選用8-14μm波長;又如測火焰中的C02用窄�4.24-4.3μm波長,測火焰中的C0用窄�4.64μm波長,測量火焰中的N02� 4.47μm波長�
響應時間表示紅外測溫儀對被測溫度變化的反應速度,定義為到達最后讀�(shù)�95%(雙色比色光纖只需需5%能量)能量所需要時�,它與光電探測器、信號處理電路及顯示系統的時間常�(shù)有關。新型紅外測溫儀響應時間可達1ms。這要比接觸式測溫方法,快得多。如果目�(biāo)的運動速度很快或測量快速加熱的目標�,要選用快速響�(yīng)紅外測溫儀,否則達不到足夠的信號響應,會降低測量精�。然�,并不是所有應用都要求快速響�(yīng)的紅外測溫儀。對于靜止的或目�(biāo)熱過程存在熱慣性時,測溫儀的響�(yīng)時間就可以放寬要求了。因�,紅外測溫儀響應時間的選擇要和被測目�(biāo)的情況相適應。為什么使用紅外測溫儀
紅外測溫儀已被證實是檢測和診斷電子�(shè)備故障的有效工具?？晒?jié)省大量開�，用紅外測溫儀，你可連續診斷電子連接問題和通過查找� DC電池上的輸出濾波器連接處的熱點，以檢測不間斷電�(UPS)的功能狀�(tài)，你可檢驗電池組件和功率配電盤接線端子，開關齒輪或保險絲連接，防止能源消�;由于松的連接器和組合會產生熱，紅外測溫儀有助于識別回路中斷器的絕緣故�.或監視電子壓縮機;日常掃描變壓器的熱點可探測開裂的繞組和接線端�。使用紅外測溫儀的好處便捷紅外測溫儀可快速提供溫度測�，在用熱偶讀取一個滲漏連接點的時間�(nèi)，用紅外測溫儀幾乎可以讀取所有連接點的溫度。另外由于紅外測溫儀堅實.輕巧，且不用時易于放在皮套中。在工廠巡視和日常檢驗工作時都可攜帶�
精確紅外測溫儀通常精度都是1度以�(nèi)。這種性能在做�(yù)防性維護時特別重要，如�(jiān)視惡劣生�(chǎn)條件和將�(dǎo)致設備損壞或停機的特別事件時。用紅外測溫儀，你甚至可快速探測操作溫度的微小變化，在其萌芽之時就可將問題解決，減少因�(shè)備故障造成的開支和維修的范��
安全紅外測溫儀能夠安全地讀取難以接近的或不可到達的目標溫度，可以在儀器允許的范圍�(nèi)讀取目�(biāo)溫度。非接觸溫度測量還可在不安全的或接觸測溫較困難的區域進行，精確測量就象在手邊測量一樣容�。紅外測溫儀在設備故障診斷時的使用設備故障紅外診斷最核心的問�，是要求�(zhǔn)確地獲得被測�(shè)備的溫度分布或故障相�(guān)部位溫度值與溫升值。這個溫度信息不僅是判斷�(shè)備有無故障的依據，也是判斷故障屬性、位�、嚴重程度的客觀依據�
因此，對被測�(shè)備故障相�(guān)部位溫度的計算與合理修正，將是提高檢測設備表面溫度準確性的�(guān)鍵環節。然而在�(xiàn)場進行�(shè)備紅外檢測時，由于檢測條件和�(huán)境的影響變化，可能導致同一�(shè)備因檢測條件不同，而得到不同的�(jié)�。因此，為了提高紅外檢測的準確度，必須對�(xiàn)場檢測過程中�?qū)z測結果的分析處理�，采取相�(yīng)的對策與措施或選擇良好的檢測條件，或?qū)z測現場結果進行合理的修�。選擇紅外測溫儀考慮的因素性能指標方面：如溫度范圍、光斑尺�、工作波長、測量精�、響�(yīng)時間�;�(huán)境和工作條件方面,如環境溫�、窗口、顯示和輸出、保護附件等;其他選擇方面,如使用方�、維修和校準性能以及價格�,也對測溫儀的選擇產生一定的影響。隨著技�(shù)和不斷發�, 紅外測溫儀最佳設計和新進展為用戶提供了各種功能和多用途的儀�,擴大了選擇余��
確定測溫范圍：測溫范圍是測溫儀最重要的一個性能指標。每種型號的測溫儀都有自己特定的測溫范圍。因�,用戶的被測溫度范圍一定要考慮�(zhǔn)�、周�,既不要過�,也不要過�。根�(jù)黑體輻射定律,在光譜的短波段由溫度引起的輻射能量的變化將超過由�(fā)射率誤差所引起的輻射能量的變化,因此,測溫時應盡量選用短波較好。確定光�(xué)分辨�(距離及靈�)：光�(xué)分辨率由D� S之比確定,是測溫儀到目�(biāo)之間的距離D與測量光斑直徑S之比。如果測溫儀由于�(huán)境條件限制必須安裝在遠離目標之處,而又要測量小的目�(biāo),就應選擇高光�(xué)分辨率的測溫儀。光�(xué)分辨率越�,即增大D:S比�,測溫儀的成本也越高�
紅外測溫儀使用時應注意哪些問題�
為了測溫，將儀器對�(zhǔn)要測的物�，按觸發器在儀器的LCD上讀出溫度數�(jù)，保證安排好距離和光斑尺寸之�，和視場�
紅外測溫儀使用時應注意的問題：
1、只測量表面溫度，紅外測溫儀不能測量�(nèi)部溫度�
2、波長在5um以上不能透過石英玻璃進行測溫，玻璃有很特殊的反射和透過特�，不允許精確紅外溫度讀�(shù)。但可通過紅外窗口測溫。紅外測溫儀最好不用于光亮的或拋光的金屬表面的測溫(不銹�、鋁�)�
3、定位熱點，要發�(xiàn)熱點，儀器瞄�(zhǔn)目標，然后在目標上作上下掃描運動,直至確定熱點�
4、注意環境條件：蒸汽、塵�、煙霧等。它阻擋儀器的光學系統而影響精確測��
5、環境溫度，如果測溫儀突然暴露在環境溫差為20℃或更高的情況下，允許儀器在20分鐘�(nèi)�(diào)節到新的環境溫��

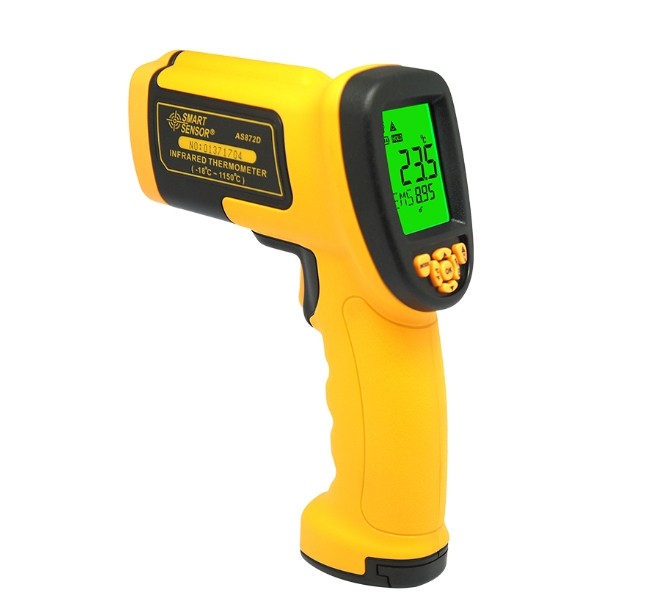

�手持紅外測溫儀�(jié)�(gòu)，圖源網�(luò)�

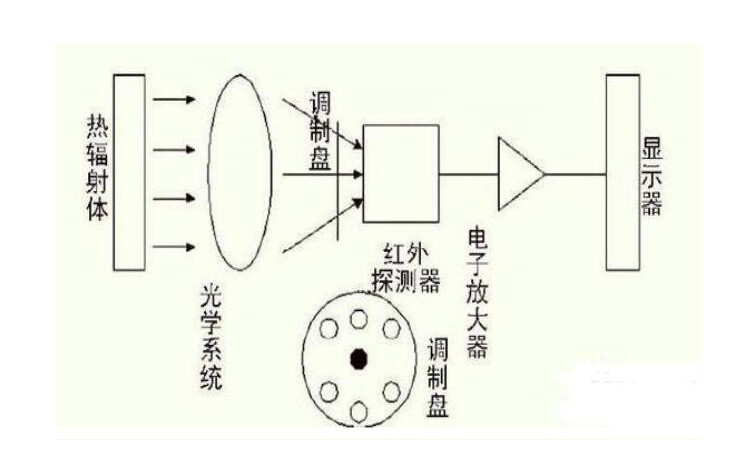

紅外測溫儀的系�(tǒng)組成
紅外測溫儀采用逐點分析的方�，即把物體一個局部區域的熱輻射聚焦在單個探測器�，并通過已知物體的發射率，將輻射功率�(zhuǎn)化為溫度。由于被檢測的對�、測量范圍和使用場合不同，紅外測溫儀的外觀�(shè)計和�(nèi)部結�(gòu)不盡相同，但基本�(jié)�(gòu)大體相似，主要包括光�(xué)系統、光電探測器、信號放大器及信號處理、顯示輸出等部分組成�
�(dāng)輻射體發出的紅外輻射，進入紅外測溫儀的光�(xué)系統，經�(diào)制器把紅外輻射調制成交變輻射，由探測器轉變成為相�(yīng)的電信號，該信號�(jīng)過放大器和信號處理電�，并按照儀器內的算法和目標�(fā)射率校正后轉�?yōu)楸粶y目標的溫度��
