LCOS投影HUD車載抬頭顯示技�(shù)及光學元�
LCOS�Liquid Crystal On Silicon）投影技�(shù)在車載領域的應用展現出廣闊的前景，這主要得益于其高分辨�、低功�、長壽命以及適合集成于狹小空間內的優��
（圖源網�，侵刪）

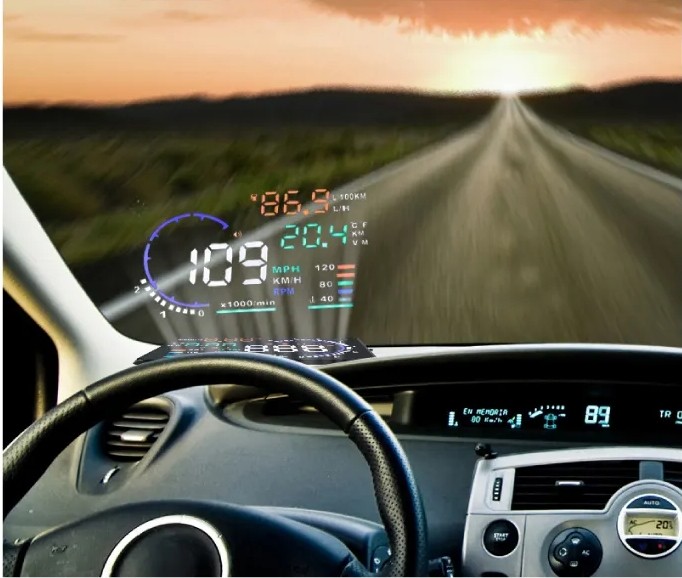

目前，以國內的形式來�，智能浪潮下，以車載HUD的出�(xiàn)成為當下汽車投影顯示最大的受益�，車載抬頭HUD的應用成功將速度、導航指示、警告信息等�(guān)鍵駕駛數�(jù)直接投影到擋風玻璃上，從而減少駕駛員視線離開路面的時間，由于其強大的便利性與安全�，對于消費者購買而言無疑是一個重要的亮點所在�LCOS技�(shù)由于其高分辨�、低功耗和適合集成于狹小空間內的特點，特別適合用于AR-HUD（增強現實抬頭顯示），能�?qū)Ш街甘炯^直接投射到道路上，提供實時安全警�，如碰撞預警、車道偏離警告等，顯著提升駕駛體驗�
（圖源網�，侵刪）
目前，國�(nèi)已有不少廠商在布局LCOS AR-HUD，如華為、瀚思�、華陽、廣�、水晶光�、弗迪（比亞迪）�，這些廠商推出的產品大多采用了自主研發的LCOS技�(shù)，實�(xiàn)了高分辨�、高亮度、低功耗的投影效果，不僅如此，LCOS技�(shù)還可以應用于車載儀表盤和中控臺，為駕駛員提供更加清晰、細膩的信息顯示。LCOS顯示屏的高分辨率和廣視角特性，使得駕駛員在不同角度和光照條件下都能獲得良好的視覺效��
LCOS技�(shù)及光學結�(gòu)原理

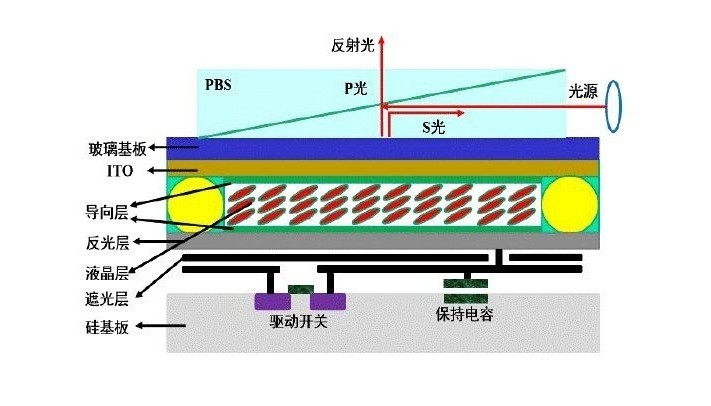

LCOS（Liquid Crystal on Silicon）投影技�(shù)采用涂有液晶硅的CMOS集成電路芯片作為反射式LCD的基片，控制電路置于顯示裝置的后�，以提高透光�，從而實�(xiàn)更大的光輸出和更高的分辨�。LCOS可視為LCD的一�，但傳統的LCD是做在玻璃基板上，而LCOS則是做在硅晶圓上，這使得LCOS技�(shù)能夠利用更廣�、更便宜的CMOS制作技�(shù)來生�(chǎn)，并隨半導體制程的快速發展而不斷提高解析度�
（圖源網�，侵刪）

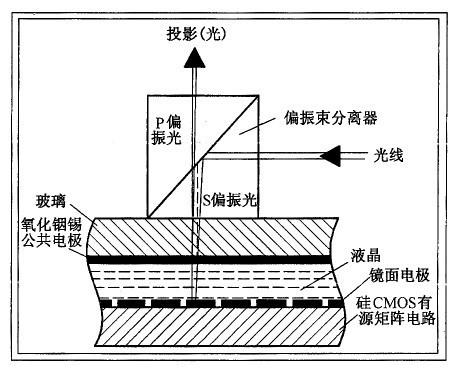

LCOS投影工作原理
LCOS投影技�(shù)分為單片式和三片式兩�。單片式采用了與DLP投影技�(shù)類似的時序成像方�；三片式是指使用紅綠藍三原色通過棱鏡分離再匯聚的成像方式，這種方式的成像質量更�，目前的主流�(chǎn)品普遍采用了這種成像方式�
（LCOS投影工作原理，侵刪）
單片式LCOS投影
單片式LCOS投影一般利用一個LCOS芯片，通過快速切換紅、綠、藍三原色光來形成彩色圖�。當光源�(fā)出的白光�(jīng)過分光系�(tǒng)�，形成紅、綠、藍三原色光。這些光線依次照射到單片LCOS芯片�，通過控制LCOS面板上液晶分子的狀�(tài)來改變每個像素點反射光線的強�，由于人眼的視覺暫留效應，當三原色光快速切換時，人腦會將它們合成為彩色圖像。這種方式簡化了光學結�(gòu)，降低了成本，但在色彩表�(xiàn)和亮度上可能受到一定限��
1.光學組成架構
單片式LCOS投影一般由光源系統、顏色輪、LCOS面板、偏振分光和合廣系統、投影鏡頭以及其他輔助元��
2.光源：采用高亮度、高�(wěn)定性的光源，如LED光源或激光光�。這些光源提供足夠的光通量，確保投影畫面的亮度和色彩飽和度�
顏色輪：這是單片式LCOS投影技�(shù)中的�(guān)鍵組件之一。顏色輪由紅、綠、藍（RGB）以及其他可能的顏色片段組成，通過快速旋�(zhuǎn)將白光依次轉換為�、綠、藍三原色光，并依次投射到LCOS芯片�。顏色輪的轉速和顏色片段的排列順�?qū)ν队爱嬅娴纳时憩F(xiàn)和刷新率有重要影響�
3.LCOS面板及芯片：單片式LCOS投影使用單個LCOS芯片來處理經過顏色輪�(zhuǎn)換后的三原色�。LCOS芯片的結�(gòu)與三片式中的類似，包括CMOS基板、液晶層和透明電極玻璃基板。通過控制液晶分子的排列狀�(tài)，LCOS芯片�(diào)制入射光的偏振狀�(tài)和相�，形成圖像�
4.偏振分光與合光系�(tǒng)
偏振分光鏡（PBS）：在某些單片式LCOS投影系統�，可能使用偏振分光鏡來分離入射光和反射光，提高光利用效率。然而，與三片式系統不同，單片式系統的光學路徑更為緊湊，可能不需要復雜的合光棱鏡�(jié)�(gòu)�
合光組件：雖然單片式系統不需要像三片式那樣將三原色光重新合成為一束光�，但可能需要一些簡單的光學組件來確保光線能夠準確地投射到LCOS芯片�，并從芯片反射后投射到屏幕上�
5.投影鏡頭�投影鏡頭組與三片式系�(tǒng)相同，單片式LCOS投影也需要投影鏡頭組來放大并投射�(jīng)過LCOS芯片�(diào)制后的光線。投影鏡頭組的設計和�(zhì)量對投影畫面的清晰度、對比度和色彩還原度有重要影��
6.其他輔助元件�冷反射鏡、濾光片等：這些輔助元件可能用于過濾光源中的不需要成分（如紅外光�，提高投影圖像的�(zhì)�。然�，在單片式系�(tǒng)�，這些元件的數量和復雜性可能相對較��

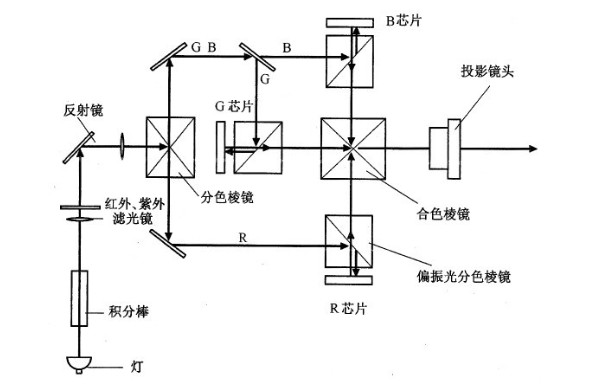

三片式LCOS投影
三片式LCOS投影技�(shù)是指使用紅、綠、藍三原色光通過棱鏡分離�，再分別照射到三塊獨立的LCOS芯片上，最后通過合光系統將三塊芯片上的圖像合成為彩色圖像。這種方式類似于三片式LCD投影技�(shù)，但采用了反射式LCOS芯片�
工作原理
三片式LCOS投影通過光源�(fā)出的白光首先通過分光棱鏡被分成紅、綠、藍三原色光。這三種顏色的光線分別照射到三塊獨立的LCOS芯片�，每塊芯片只處理一種顏色的�。通過控制LCOS面板上液晶分子的狀�(tài)，改變每個像素點反射光線的強�。經過LCOS反射的光線再通過必要的光學折射匯聚成一束光線，最后通過投影鏡頭照射到屏幕上形成彩色的圖�。這種方式在色彩表�(xiàn)、對比度和亮度上都具有優�，是目前LCOS投影技�(shù)的主流發展方向�
三片式LCOS投影由光源系�(tǒng)、分光系�(tǒng)、LCOS面板組、合光系�(tǒng)、投影鏡頭以及其他輔助元��
1.光源系統：光源通常采用高亮度、高�(wěn)定性的光源，如金屬鹵化物燈或激光光�，以提供足夠的光通量用于投影。光源發出的光需要足夠均勻和�(wěn)�，以確保投影畫面的質��
2.分光系統：分光棱鏡（Dichroic Mirror）將光源�(fā)出的白光精確地分成紅、綠、藍三原色光。這是實現彩色投影的關鍵步�，通過分光棱鏡的作�，白光被有效地分離成三個獨立的光通道�
3.LCOS面板組：三片LCOS芯片每片LCOS芯片分別對應�、綠、藍三原色光中的一個顏色通道。LCOS芯片利用液晶與硅片的復合技�(shù)，通過控制液晶分子的排列狀�(tài)來調制入射光的偏振狀�(tài)和相位，從而實�(xiàn)圖像的顯��
4.CMOS基板作為LCOS芯片的基�，集成了控制電路和存儲電容器，用于驅動液晶分子。CMOS基板通常采用單晶硅片制成，具有良好的電子遷移率和�(wěn)定性�
5.液晶層：填充在CMOS基板和透明電極玻璃基板之間，用于調制入射光的偏振狀�(tài)和相�。液晶分子的排列狀�(tài)受到電場控制，從而實�(xiàn)對光線的�(diào)��
6.透明電極玻璃基板：與CMOS基板貼合形成液晶腔，提供透明電極以施加電場控制液晶分��
7.合光系統：合光棱鏡（如X棱鏡）將�(jīng)過LCOS芯片�(diào)制后的紅、綠、藍三原色光重新合成為一束彩色光�。合光棱鏡需要精確地對準和調節，以確保三原色光能夠準確地合成出高質量的彩色圖像�
8.投影鏡頭：投影鏡頭組由多個透鏡組成，用于將合光棱鏡輸出的彩色光線放大并投射到屏幕上。投影鏡頭需要具備良好的成像�(zhì)量和較大的投影比，以滿足不同尺寸和距離的投影需求�
9.其他輔助元件
偏振分光鏡（PBS）：在某些LCOS投影系統�，可能還需要使用偏振分光鏡來分離和合并入射光和反射光，以提高光利用效率�
冷反射鏡：用于過濾光源中的紅外光等不需要的成分，提高投影圖像的�(zhì)��
技�(shù)對比
LCOS投影技�(shù)在光學構成上確實分為單片式和三片式，這兩種技�(shù)在光學構�、工作原理以及性能表現上存在一些顯著的差別�
單片式LCOS投影技�(shù)
技�(shù)特點
�(jié)�(gòu)簡單：由于只使用一塊LCOS芯片，整體結�(gòu)相對簡單，成本較��
時序成像：依靠顏色輪的時序旋�(zhuǎn)來合成彩色圖像，因此色彩過渡可能存在一定的閃爍�(xiàn)��
亮度限制：由于白光在通過顏色輪時會有部分能量損失（特別是透明區域的存在�，因此單片式LCOS投影機的亮度可能受到一定限��
三片式LCOS投影技�(shù)
技�(shù)特點
色彩表現�(yōu)異：由于三原色光分別由三塊獨立的LCOS芯片處理，因此色彩還原更加準�，色彩表�(xiàn)更加�(yōu)異�
高對比度：三片式LCOS投影技�(shù)通常能夠?qū)崿F(xiàn)更高的對比度，暗部細節表現更加豐富�
亮度高：由于沒有顏色輪造成的能量損�，三片式LCOS投影機的亮度通常更高�
成本高：由于使用了三塊LCOS芯片以及復雜的分�、合光系�(tǒng)，因此整體成本相對較��
技�(shù)對比
單片式LCOS | 三片式LCOS | |
光學�(gòu)� | 一塊LCOS芯片+顏色� | 三塊獨立的LCOS芯片+分光棱鏡+合光棱鏡 |
色彩表現 | 時序成像，色彩過渡可能存在閃� | 三原色獨立處�，色彩還原準� |
對比� | 適中 | � |
亮度 | 可能受到顏色輪能量損失的限制 | 較高 |
成本 | 較低 | 較高 |
綜上所�，單片式LCOS投影技�(shù)由于�(jié)�(gòu)簡單、成本較低具有優�，但色彩表現和亮度可能受到一定限制，適合入門級或便攜式投影設�，在色彩表現和亮度上可能不如三片式技�(shù)�而三片式LCOS投影技�(shù)則在色彩表現、對比度和亮度方面具有顯著優�，但成本較高�
三片式LCOS投影技�(shù)則以其優異的色彩表現、高對比度和亮度成為高端投影�(shè)備的首選。盡管其成本較高，但隨著技�(shù)的不斷發展和�(chǎn)量的增加，成本有望逐漸降低。用戶可以根�(jù)自身需求和預算選擇適合的投影技�(shù)�
