3D輪廓�(cè)�?jī)x濾光片簡�
3D輪廓�(cè)�?jī)x，也叫三維輪廓測�?jī)x，是一種用于獲取物體三維輪廓信息的精密�(cè)量設�，其工作原理一般為光學三角法、激光干涉法、結�(gòu)光法�
（圖源網�(luò)，侵刪）
工作原理�

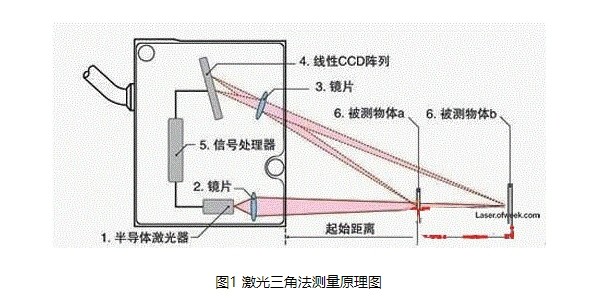

光學三角法：通常被稱� “光�(xué)三角�(cè)�?jī)x� � “三角激光位移傳感器�，通過光源照射物體，物體表面的反射光被探測器接�。根�(jù)光源、物體和探測器之間的幾何�(guān)系，以及反射光的角度和強度等信息，計算出物體表面各點的高度信�，從而構建出物體的三維輪廓。例�，在工業檢測�，對小型零部件的輪廓�(cè)量常采用此原理，能快速準確地獲取零部件的三維形狀�

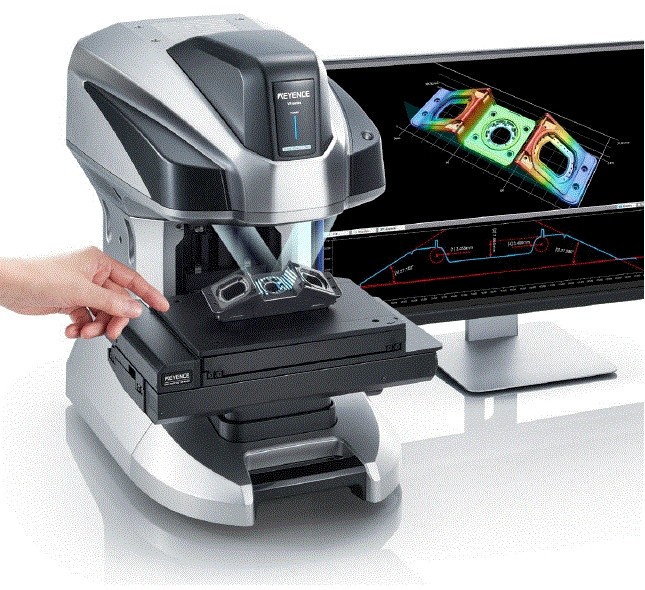

激光干涉法：一般叫干涉輪廓儀，利用激光的相干�，將一束激光分成參考光和測量光。參考光直接照射到探�(cè)�，測量光照射到物體表面后反射回來與參考光�(fā)生干涉。根�(jù)干涉條紋的變�，可以精確測量出物體表面的微小位移或變形，�(jìn)而得到物體的三維輪廓。這種方法在高精度�(cè)量領域應用廣�，如�(duì)光學元件表面形貌的測� �

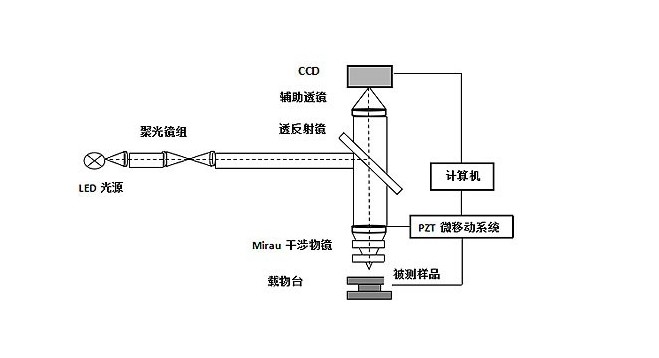

�干涉輪廓儀原理�圖源�(wǎng)�(luò)侵刪�

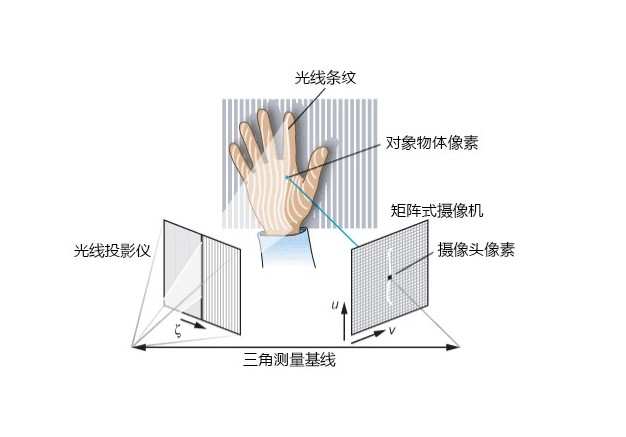

�(jié)�(gòu)光法，一般被�(chēng)� “結�(gòu)�3D掃描儀� � “結�(gòu)光輪廓測�?jī)x”將特定模式的結�(gòu)光（如條紋、網格等）投射到物體表面，由于物體表面的高度和形狀不同，會使結�(gòu)光發生變彀通過拍攝變形后的�(jié)�(gòu)光圖�，并�(duì)圖像�(jìn)行分析和處理，解算出物體表面的三維輪廓信�。常用于消費電子�(chǎn)品的外觀檢測、人體三維建模等�(lǐng)� �
��(jié)�(gòu)�3D掃描儀原理，圖源網�(luò)侵刪�

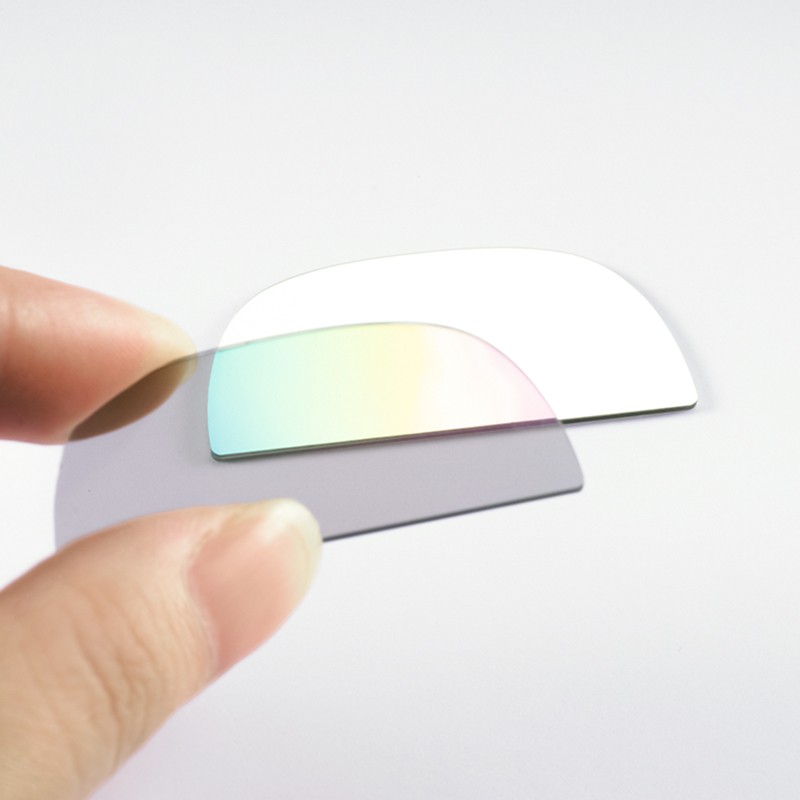

3D 輪廓�(cè)�?jī)x濾光片簡�
窄帶濾光�（激光干涉法）：
特點：具有較窄的帶寬，通常只允許特定波�(zhǎng)范圍�(nèi)的光通過，而對其他波長的光有很�(qiáng)的抑制作��
作用：在3D輪廓�(cè)量中，可用于選擇特定波長的光，以增強�(duì)特定目標或特征的檢測。例�，在使用激光作為光源的�(cè)�?jī)x�，選擇與激光波�(zhǎng)匹配的窄帶濾光片，可以有效濾除環境光和其他雜散光的干擾，提高�(cè)量的信噪比和精度。例�，如�3D輪廓�(cè)�?jī)x使用的是波長� 635nm的激光光源，且測量環境中有較�(qiáng)的環境光干擾，可能會選擇中心波長�635nm、帶寬較�、截止深度大、透過率高、尺寸合適且具有良好溫度�(wěn)定性的濾光��

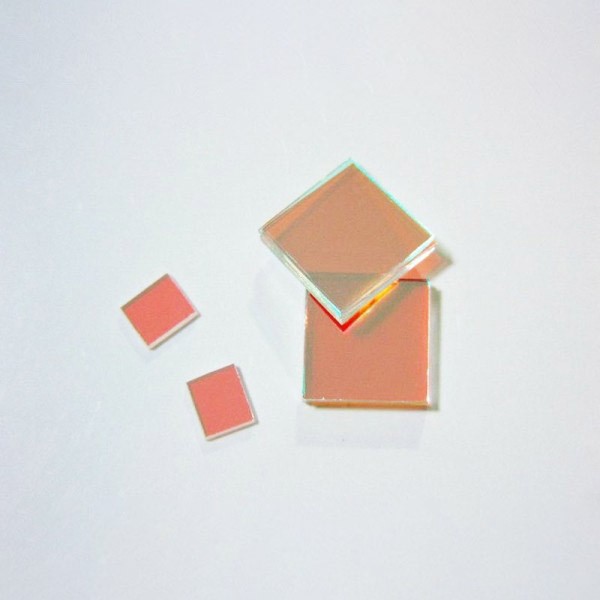

（激埃特BP635窄帶濾光��
帶通濾光片（光�(xué)三角法）�
特點：允許一定波�(zhǎng)范圍�(nèi)的光通過，類似于窄帶濾光�，但帶寬相對較寬�
作用：適用于需要同�(shí)檢測多�(gè)特定波長或波�(zhǎng)范圍的場�。比�，在某些 3D 輪廓�(cè)�?jī)x中，可能需要同�(shí)�(duì)不同材料或結�(gòu)的表面�(jìn)行測�，而不同的材料在不同的波長范圍�(nèi)有獨特的光學響應。通過使用帶通濾光片，可以選擇包含這些感興趣波�(zhǎng)范圍的光，從而實�(xiàn)�(duì)多種目標的同�(shí)�(cè)量或區��
干涉濾光�（激光干涉法）：
特點：基于光的干涉原理設�(jì)，能�?qū)μ囟úㄩL(zhǎng)的光�(jìn)行精確選擇和�(guò)�，具有很高的波長選擇性和透過率�
作用：在 3D 輪廓�(cè)�?jī)x�，可用于獲取高精度的光學�(cè)量結�。例如，在基于白光干涉技�(shù)� 3D 輪廓�(cè)�?jī)x�，干涉濾光片可以幫助選擇合適的干涉波�(zhǎng)，使得測量系�(tǒng)能夠�(zhǔn)確地獲取被測物體表面的干涉條紋信�，�(jìn)而通過分析干涉條紋�(lái)重建物體� 3D 輪廓，實�(xiàn)納米�(jí)甚至更高精度的測��
特點：可以選擇性地透過特定方向偏振的光，而阻擋其他方向偏振的��
作用：在 3D 輪廓�(cè)量中，有助于減少反射光和散射光的影響，提高測量的�(zhǔn)確性和�(wěn)定�。例如，�(dāng)�(cè)量具有反光或散射特性的物體表面�(shí)，通過使用偏振濾光�，可以調整入射光和接收光的偏振方向，使得反射或散射的雜散光被有效抑制，從而突出物體表面的真實輪廓信息。同�(shí)，偏振濾光片還可以用于消除或減少由于物體表面的雙折射�(xiàn)象引起的�(cè)量誤差�
3D 輪廓�(cè)�?jī)x濾光片幾�(gè)�(guān)鍵因�
�(cè)量光源的波長：首先要明確�(cè)�?jī)x所使用的光源的波長。濾光片的中心波�(zhǎng)�(yīng)與光源波�(zhǎng)相匹�，以確保最大程度地通過有用��
帶寬要求：根�(jù)�(cè)量的精度和分辨率需�，選擇合適帶寬的濾光片。較窄的帶寬可以提供更高的光�(xué)分辨�，但可能�(huì)減少光通量；較寬的帶寬則能增加光通量，但可能�(huì)降低分辨��
截止深度：這決定了濾光片對截止波長以外的光的阻擋能�。對于有�(qiáng)烈雜散光干擾的環�，需要選擇截止深度大的濾光片，以有效阻擋干擾��
透過率：高透過率的濾光片能保證足夠的光到達探測�，從而提高測�?jī)x的靈敏度和測量效��
�(huán)境光條件：如果測量環境中存在大量與測量光源波�(zhǎng)相近的雜散光，需要選擇具有良好抗干擾能力的濾光片�
溫度�(wěn)定性：確保濾光片在工作溫度范圍�(nèi)性能�(wěn)定，不會�?yàn)闇囟茸兓绊懫涔鈱W(xué)特��
尺寸和安裝方式：要與 3D 輪廓�(cè)�?jī)x的光�(xué)系統相匹配，便于安裝和固��
成本：在滿足�(cè)量需求的前提�，考慮濾光片的成本，以�(shí)�(xiàn)�?xún)r(jià)比的�(yōu)��
�(yīng)用領�
工業制造：在汽�(chē)制造中，可用于檢測汽車零部件的尺寸精度和表面質�，如�(fā)�(dòng)�(jī)缸體、活�、曲軸等�(guān)鍵零部件的輪廓測�，確保產品的�(zhì)量和性能；在電子制造領�，能�(duì)印刷電路板（PCB�、芯片、連接器等微小部件�(jìn)行高精度的三維輪廓測�，保障電子產品的�(zhì)量和可靠��
材料科學研究：用于分析材料的表面形貌和結�(gòu)，如�(duì)金屬材料的腐蝕表�、陶瓷材料的微觀�(jié)�(gòu)、高分子材料的表面紋理等�(jìn)行研�，為材料的性能�(píng)估和改�(jìn)提供依據�
生物�(yī)�(xué)�(lǐng)域：在口腔醫�(xué)�，可用于牙齒模型的三維重�，為牙齒矯正、修�(fù)等治療方案的制定提供精確的數�(jù)支持；在人體組織和器官的研究�，能�?qū)�?xì)�、組織切片等�(jìn)行三維輪廓測量，有助于醫�(xué)研究和疾病診� �
文化遺產保護：對文物的三維輪廓�(jìn)行測量和建模，如古代雕塑、陶瓷器、書�(huà)�，既可以為文物的修復和保�(hù)提供�(shù)�(jù)參考，又能方便文物的數字化展示和保�，讓人們更好地欣賞和了解文化遺�(chǎn)的魅� �
