家庭影音投影光學元件分析
家庭影音投影系統通過�(fù)雜的光學元件�(xié)同工�，將�(shù)字信號轉化為沉浸式視覺體�(yàn)。本文從�(shè)備架�(gòu)、光�(xué)原理、核心元件參�(shù)及驗收標�(zhǔn)等維�，系�(tǒng)解析�(xiàn)代家庭影音投影系�(tǒng)的光�(xué)�(shè)�(jì)邏輯與技�(shù)�(shí)�(xiàn)路徑�
（圖源網�(luò)，侵刪）
一、家庭影音投影設備架�(gòu)
�(xiàn)代家庭投影系�(tǒng)主要由以下模塊構成：
1. 光源模塊：LED/激�/高壓汞燈
2. 成像模塊：DMD（DLP�/LCD面板�3LCD�/LCoS芯片
3. 光學引擎：合光棱�、透鏡組、色�
4. 投射模塊：短�/超短焦鏡頭組
5. 控制模塊：圖像處理芯�、散熱系�(tǒng)
=

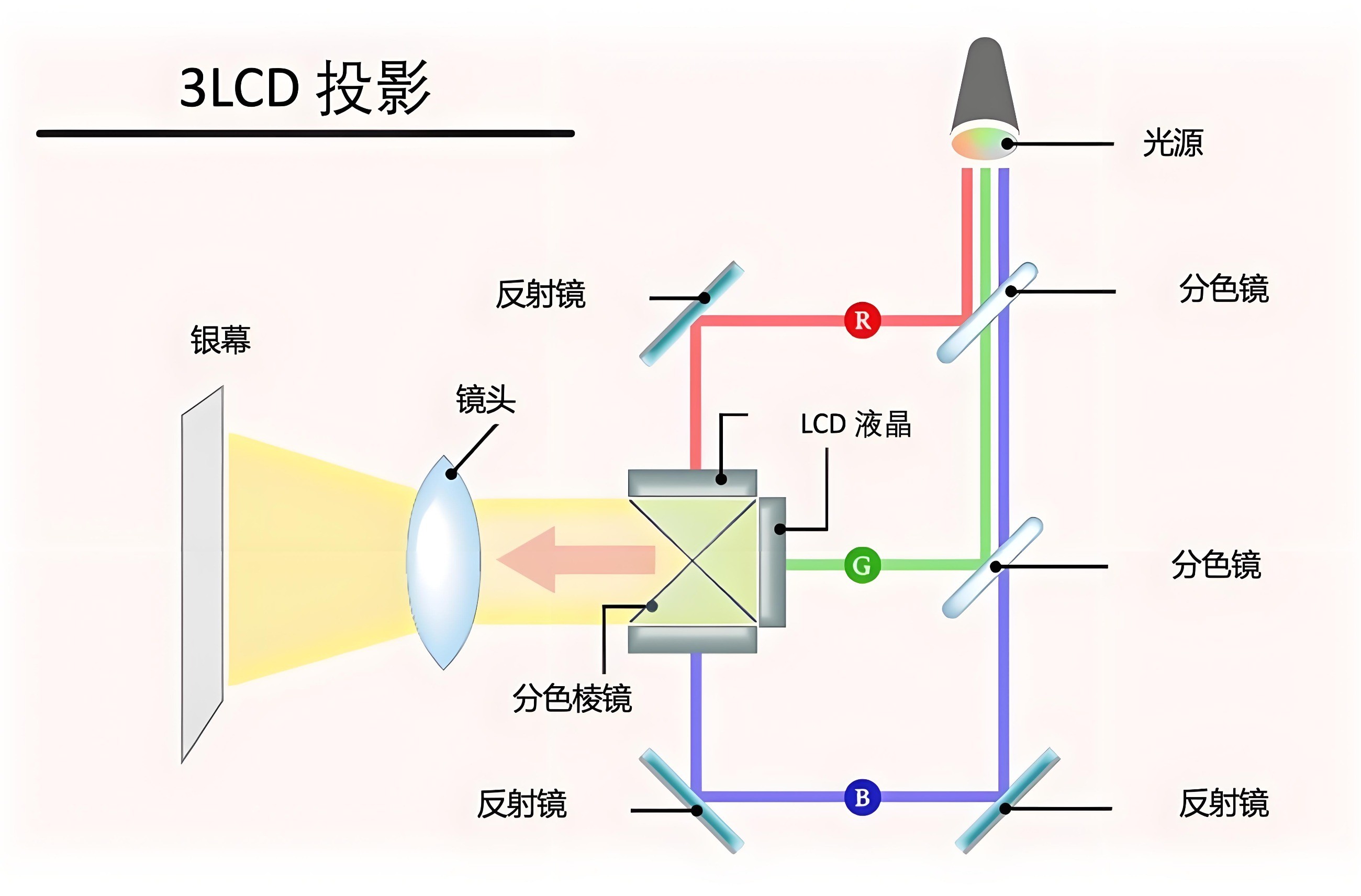

�3LCD投影圖，僅供�(xué)�(xí)參考）
典型�(shè)備示例：
DLP投影儀：德州儀�0.66英寸DMD芯片 + �(lán)色激�+熒光�
3LCD投影儀：愛普生HTPS液晶面板 + RGB分離式光�
超短焦激光電視：海信L9H�0.21:1投射�，菲涅爾抗光屏）

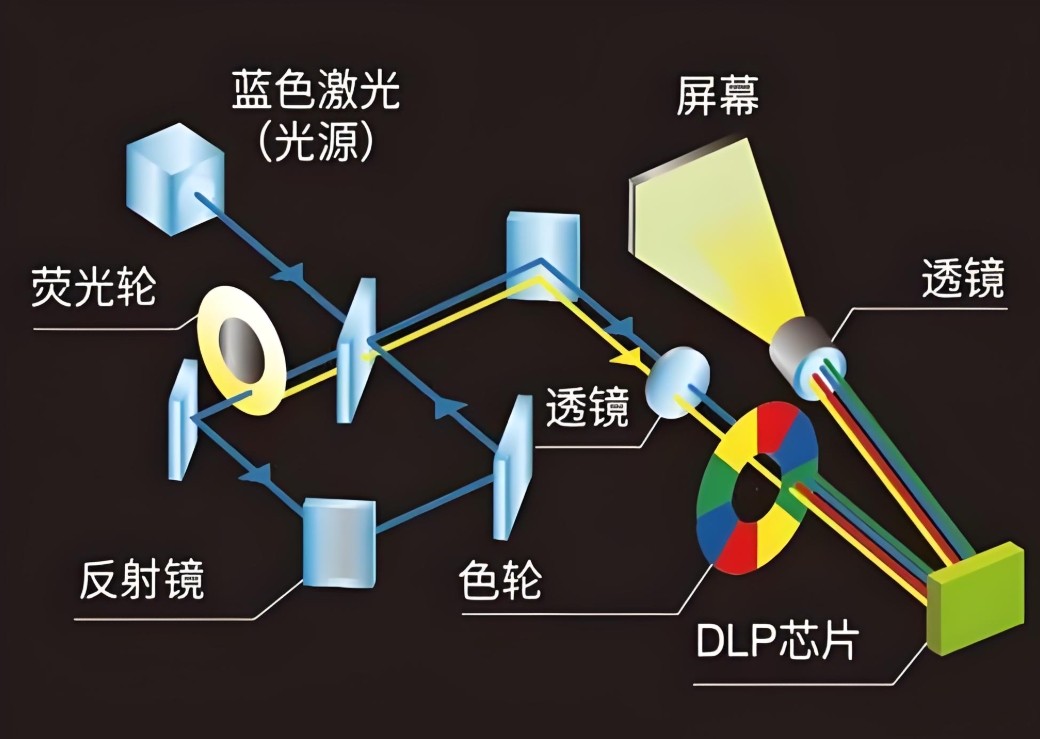

(dlp投影，僅供學�(xí)參�)
二、光�(xué)投影原理與技�(shù)�(shí)�(xiàn)
1. 光學成像流程
A[光源] --> B(色輪/分光系統)B --> C[DMD/LCD/LCoS成像芯片] --> D[合光棱鏡] --> E[投射鏡頭] --> F[屏幕]

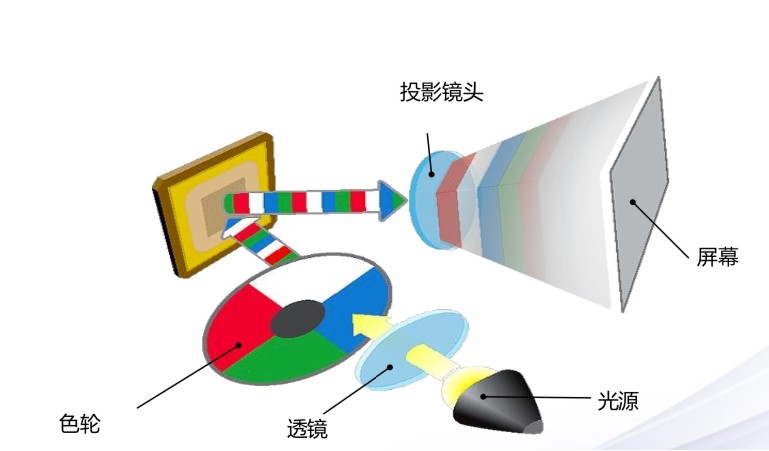

(投影原理，僅供學�(xí)參�)
2. 核心技�(shù)原理
DLP技�(shù)：通過微鏡陣列（DMD）的±12°偏轉控制像素明暗，色輪分�(shí)提供RGB色彩，刷新率可達240Hz�
3LCD技�(shù)：使用三片HTPS液晶板分別處理RGB通道，通過棱鏡合成全彩圖像，色彩亮度比DLP�15%-20%�
激光熒光技�(shù)：藍色激光激�(fā)熒光輪產生綠/黃光，結合未�(zhuǎn)換的�(lán)光形成RGB三原�，光效提升至12 lm/W�
�、核心光�(xué)元件參數分析
1. 光源組件
| 光源類型 | 波長范圍（nm� | 壽命（小�(shí)� | 光效（lm/W� | 典型�(yīng)� |
| �(lán)光激� | 445-465 | 20,000 | 8.5 | 超短焦激光電� |
| RGB LED | R:620-645 | 30,000 | 4.2 | 便攜式投影儀 |
| G:515-535 | ||||
| B:450-470 | ||||
| 高壓汞燈 | 全譜�+紫外 | 5,000 | 3.8 | 傳統工程投影 |
2. 成像元件�(guān)鍵技�(shù)參數
DMD芯片（DLP）：
0.47英寸�1920×1080像素，微鏡尺�5.4μm
0.66英寸�2716×1528像素，微鏡尺�7.6μm
偏轉精度：�1°公差控制對比度損�<5%
HTPS液晶板（3LCD）：
開口率：92%�0.74英寸面板�
響應�(shí)間：4ms（GTG�
像素間隙�2.1μm

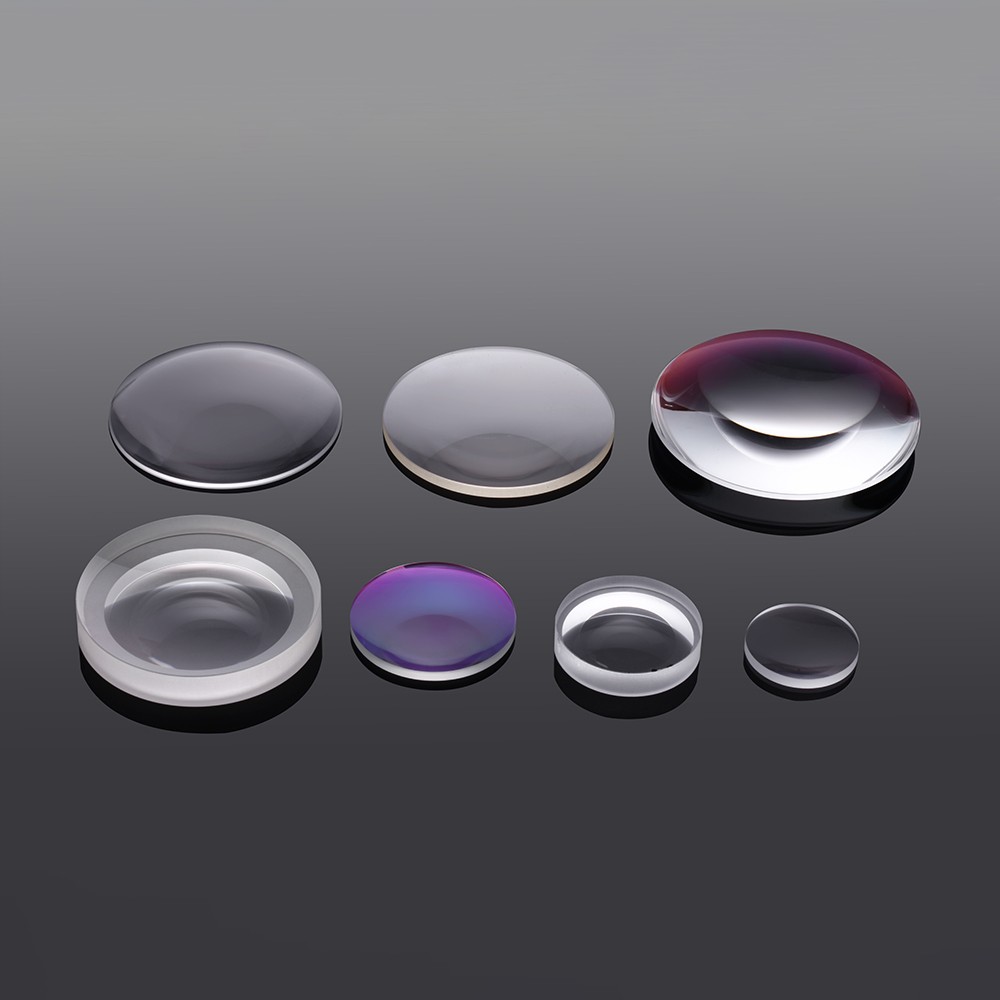

3. 光學透鏡組設�(jì)
| 元件類型 | 材料 | 曲率半徑公差 | 鍍膜要求 |
| 非球面透鏡 | 光學玻璃H-K9L | ±0.02mm | 寬帶增透膜（反射率<0.5%@450-650nm� |
| 菲涅爾透鏡 | PMMA/PC�(fù)合材� | �(huán)距精�1μm | 抗反射納米涂� |
| 超短焦反射鏡 | 硼硅酸鹽玻璃 | 面形精度λ/10 | 金屬介質�(fù)合膜（反射率>98%� |
四、光�(xué)系統�(xié)同工作機�
1. 色輪與DMD�(shí)序同�
色輪�(zhuǎn)速：4x速（7200RPM）對�(yīng)60Hz刷新�
�(shí)序誤差：<0.1μs防止色彩分離
分段�(shè)�(jì)�6段式（RGB+RGB）：提升色彩飽和�；透明段：增加白光亮度輸出
2. 熱管理對光學性能的影�
溫度漂移控制：DMD芯片溫升<15℃（防止微鏡粘滯），熒光輪表面溫�<80℃（避免熒光粉熱猝滅�
散熱方案：銅管均溫板+離心�(fēng)�(jī)（風�>15CFM�，相變材料填充（�(dǎo)熱系�(shù)>8W/m·K）�
�、產品驗收標�(zhǔn)體系
1. 光學性能�(yàn)收指�(biāo)
| 測試�(xiàng)� | 國際�(biāo)�(zhǔn) | 家庭級要� | 測試方法 |
| 亮度均勻� | ISO21118 | 中心-邊緣差異<15% | 九點法測� |
| 色域覆蓋� | Rec.709 | �95% | 色度�(jì)+測試圖卡 |
| 對比� | ANSI�(biāo)�(zhǔn) | 原生對比�>2000:1 | 黑白棋盤格測� |
| 色準ΔE | CIE2000 | ΔE<3（sRGB模式� | 24色標�(zhǔn)色卡 |
2. 可靠性驗證要�
高溫老化測試�85�/500h后亮度衰�<10%
�(jī)械振�(dòng)測試�5-500Hz隨機振動后光軸偏�<0.05°
光源壽命測試：連續工作3000小時后色溫漂�<150K
3. 人因工程�(xué)指標
頻閃控制：PWM�(diào)光頻�>1000Hz（避免視覺疲勞）
�(lán)光危害等級：RG0級（輻亮�<100W·m?2·sr?1�
�、技�(shù)演�(jìn)方向
1. 微型化光�(xué)�(shè)�(jì)�
自由曲面透鏡（減少鏡片數�30%�
多層衍射光學元件（DOE�
2. 智能光學�(bǔ)償：
基于ToF傳感器的�(shí)�(shí)畸變校正
AI�(qū)�(dòng)的動�(tài)色溫�(diào)節（匹配環境光�
3. 全息顯示集成�
表面等離子體共振（SPR）增�(qiáng)光效
超構表面透鏡（替代傳�(tǒng)折射光學�

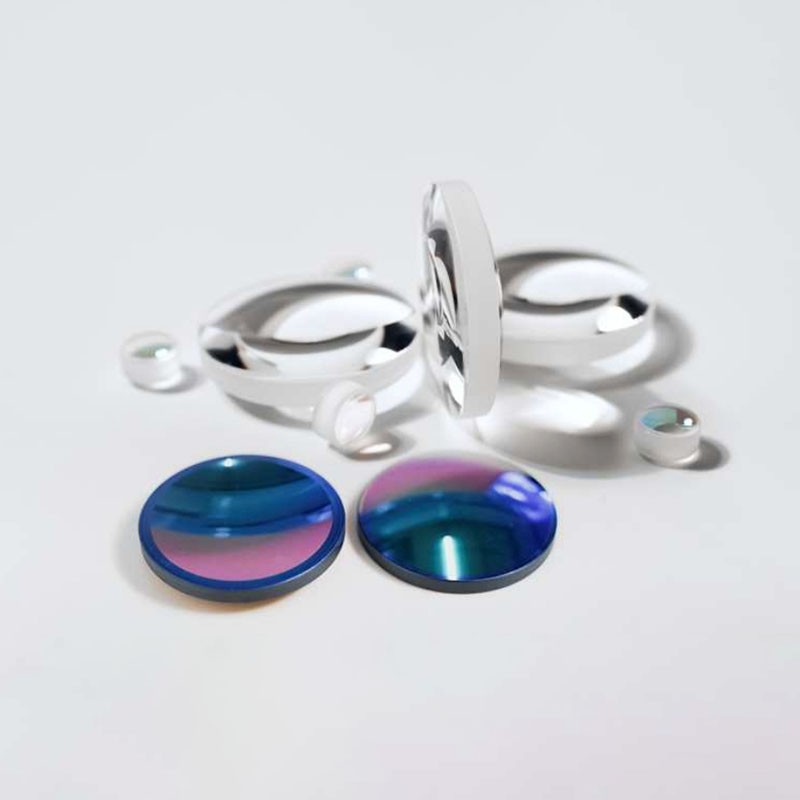

（圖源網�(luò)，侵刪）
家庭影音投影系統的光�(xué)�(shè)�(jì)是精密光�(xué)、材料科�(xué)和電子控制的交叉成果。隨著激光熒光技�(shù)成熟與超短焦光學突破，家用投影正�"墻面即屏�"的沉浸式體驗演�(jìn)。未來光�(xué)元件的納米級加工精度與智能化�(xié)同控�，將成為決定�(chǎn)品競爭力的核心要�。建議消�(fèi)者選擇時重點�(guān)注原生對比度、色域覆蓋及光學引擎散熱�(shè)�(jì)，同�(shí)要求廠商提供符合ISO/ANSI�(biāo)�(zhǔn)的第三方檢測�(bào)告�
