光固�3D打印紫外激光器濾光片應用簡�

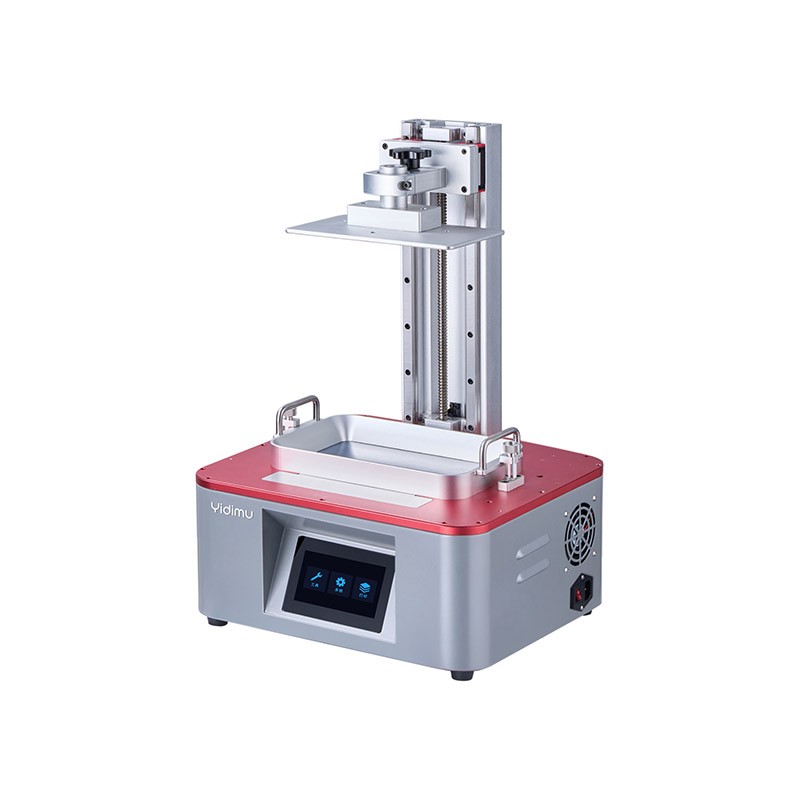

光固�3D打印技�(shù)(如SLA�DLP)通過紫外光觸�(fā)光敏樹脂的逐層固化,已成為精密制造領域的重要工具。在這一過程中,濾光片作為光路系�(tǒng)的核心組�,直接影響打印精�、效率與�(shè)備壽��
一、光�(xué)元件介紹

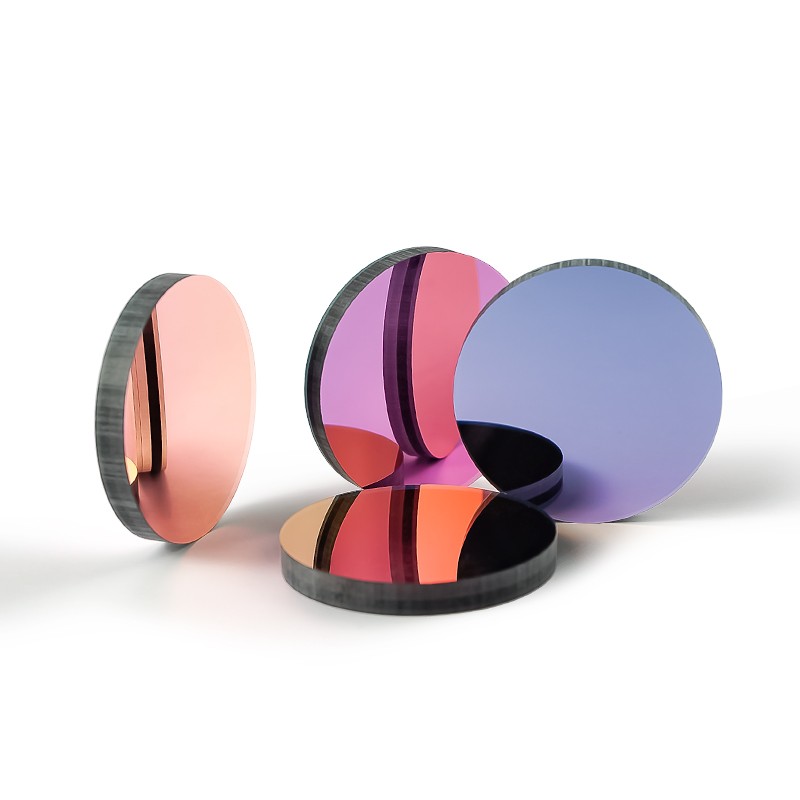

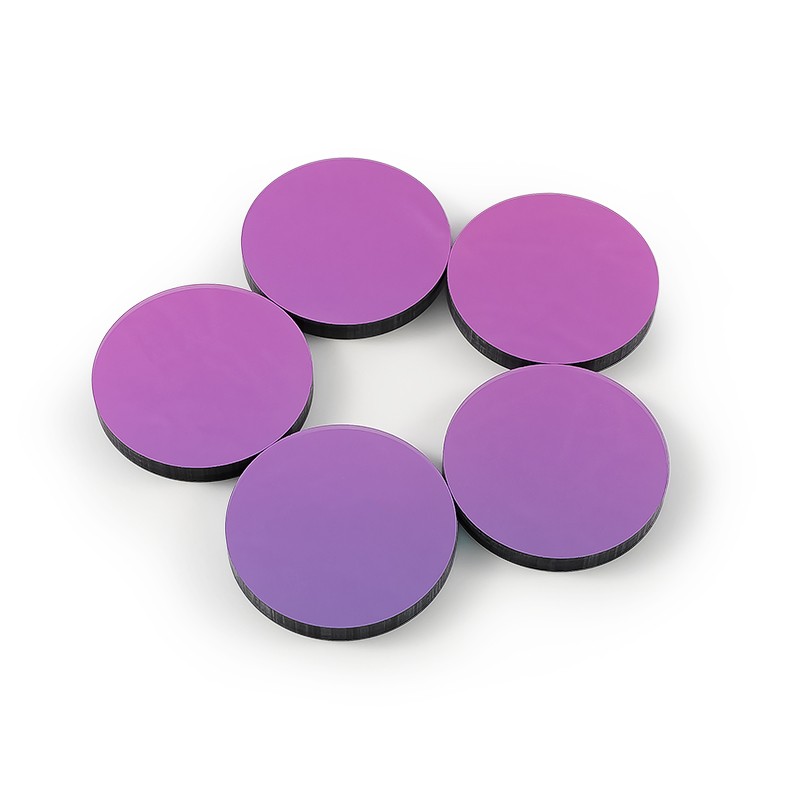

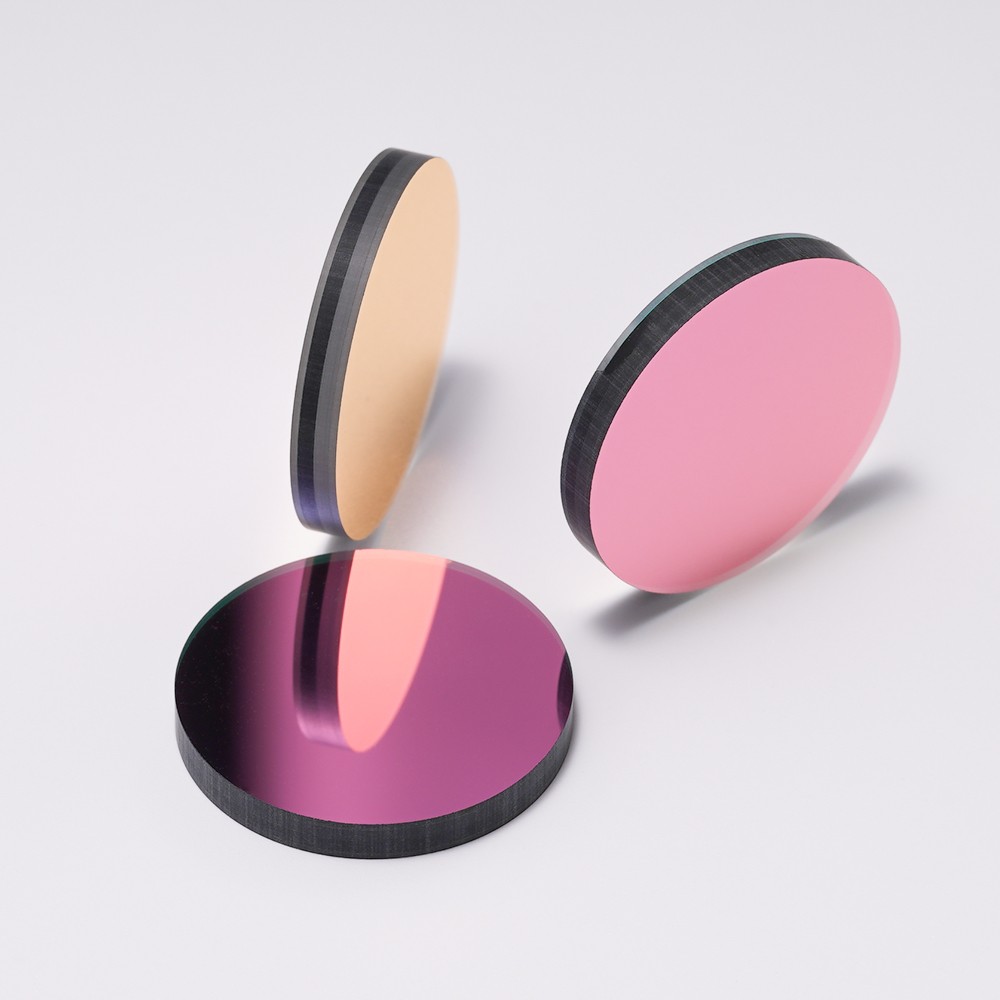

在光固化3D打印�,濾光片主要用于�(yōu)化其光路系統,包括光源輸出端、光束整形模�、樹脂槽保護窗口、光�(xué)掃描振鏡、環境光屏蔽窗口�
光源輸出端:主要用于濾除非目�(biāo)波長的雜散光(如可見�、紅外光),確保光源波長與樹脂吸收峰匹配,常見的濾光片類型如帶通濾光片(如355 nm/405 nm)�
光束整形模塊:優化光�(chǎng)均勻�,抑制光斑擴散,如中性密度濾光片(減光片��
樹脂槽保�(hù)窗口:用于防止環境光干擾樹脂固化,允許固化波段光通過,濾光片類型為長波通或帶通濾光片�
光學掃描振鏡:阻擋反射雜散光,保�(hù)振鏡和透鏡免受紫外損傷,如:反射性濾光片�

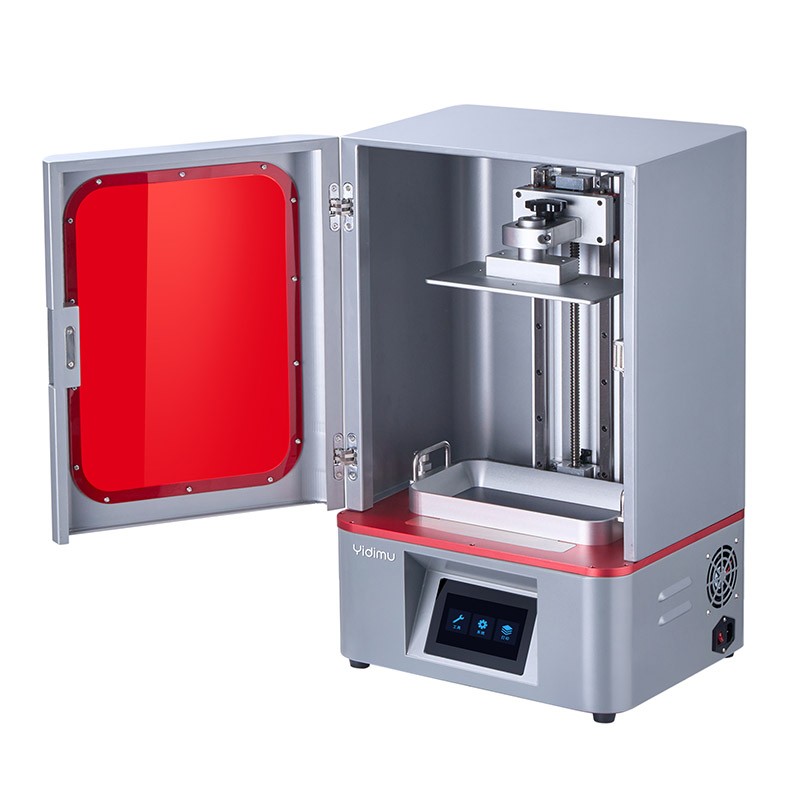

�(huán)境光屏蔽窗口:主要用于隔絕自然光,避免樹脂意外曝�,如紫外截止濾光��
�、濾光片的工作原�
基材通過多層介質膜設�(jì),使得成品濾光片允許目標波段(如355nm/405 nm)高透過�>90%�,同�(shí)截止其他波段(如透過帶外可見光透過�<0.1%��
帶通濾光片:僅透射狹窄波長范圍(如405±5 nm�,用于高精度波長匹配,減少無效光能損耗,提升光源效率(如405 nm帶通濾光片可將光源利用率提�30%��
長波通濾光片:透射長于截止波長的光(如透射>400 nm�,用于消除短波干�,阻擋紫外熱輻射,保�(hù)光學元件(如振鏡壽命延長2倍以上)�
�、濾光片的應用波段與參數指標
1. 光固化核心波段與濾光片選�
樹脂類型 | 吸收峰波� | 光源類型 | 濾光片方� |
�(biāo)�(zhǔn)光敏樹脂 | 355-405 nm | 紫外激光器�355 nm� | 355 nm帶通濾光片(帶寬�2 nm� |
快速固化樹� | 385-405 nm | LED陣列�405 nm� | 405 nm帶通濾光片(帶寬�5 nm� |
高精度生物兼容樹� | 365 nm | DLP投影儀�385 nm� | 365 nm長波通濾光片(截�<350 nm� |
2. �(guān)鍵性能參數
參數 | 指標要求 | 說明 |
中心波長 | 與樹脂吸收峰�(yán)格匹配(誤差≤�2 nm� | �405 nm樹脂需搭配405±2 nm濾光� |
帶寬(FWHM� | 窄帶濾光片:5-10 nm;寬帶濾光片�20-50 nm | 窄帶用于激光光�,寬帶用于LED光源 |
峰值透過� | �90%(目�(biāo)波段),非通帶區域≤0.1% | 直接影響光能利用率和固化效率 |
抗損傷閾值(LIDT� | 激光光源:>2 J/cm2�355 nm脈沖�;LED光源�>500 W/cm2(連續� | 確保濾光片在高功率下無損� |
基材選擇 | 紫外�(jí)熔融石英�180-400 nm�、藍寶石(高功率激光)、光�(xué)玻璃(低成本�(chǎng)景) | 熔融石英在紫外波段吸收率<0.1%/mm |
�(huán)境適�(yīng)� | 工作溫度�-20℃~120℃;濕度�<85% RH | 防止膜層脫落或基材形� |
�、典型應用案例分�
案例1:高精度SLA激光打?�?55 nm激光器�
需求:�(shí)�(xiàn)微米�(jí)打印精度,避免雜散光干擾�
濾光片方案:
光源端:355 nm帶通濾光片(帶寬�2 nm,透過�>92%��
振鏡保護:反射式濾光片(反射�>99.5% @355 nm)�
效果:光斑直徑縮小至30 μm,層厚精度達±5 μm�
案例2:桌面級DLP打印�(jī)�405 nm LED�
需求:低成�、高可靠�,避免樹脂槽窗口污染�
濾光片方案:
樹脂槽窗口:405 nm長波通濾光片(截止波�<380 nm,硬�>8H��
光源模塊�405 nm寬帶濾光片(帶寬±10 nm,透過�>88%��
效果:打印速度提升20%,樹脂浪�(fèi)減少15%�
�、技�(shù)挑戰與未來趨�(shì)
技�(shù)挑戰
高功率耐受性:開發LIDT>5 J/cm2的濾光片,適配千瓦級紫外激光器�
寬波段兼容:?jiǎn)螢V光片覆蓋350-410 nm,支持多材料混合打印�
未來趨勢
超表面濾光片:利用超�(gòu)材料�(shí)�(xiàn)亞波長級光場�(diào)�,帶寬可�(diào)(�1 nm��
智能濾光系統:集成溫控與波長反饋,動�(tài)�(yōu)化濾光參�(shù)�
�(huán)保鍍膜工藝:無鉻離子鍍膜技�(shù),符合RoHS�(biāo)�(zhǔn)�
�(jié)�
濾光片是光固�3D打印中不可替代的“光�(xué)閥門�,其性能直接決定了打印精�、效率及�(shè)備可靠�。從波段選擇到抗損傷�(shè)�(jì),從基材�(yōu)化到�(huán)境適�,每一�(gè)技�(shù)�(xì)節都需精準把控。隨著新材料與鍍膜技�(shù)的突�,濾光片將持�(xù)推動光固�3D打印向更高精度、更智能化的方向演�(jìn)�
