玻璃覆銅基板在微�(jī)電系�(tǒng)（MEMS）中的作用及光學加工要求
玻璃覆銅基板�Glass Clad Copper Substrate, GCCS）是一種由特種玻璃與高純度銅層�(fù)合而成的功能化基底材料，在微機電系�(tǒng)�MEMS）中扮演著“多功能集成平臺”的角色。它通過�(jié)合玻璃的絕緣�、光�(xué)透明性與銅的�(dǎo)電�，為MEMS器件提供了機械支�、電信號傳輸和光路集成的三維載體，是5G通信、光�(xué)傳感、慣性導航等�(lǐng)域微型化、高性能器件的核心材��

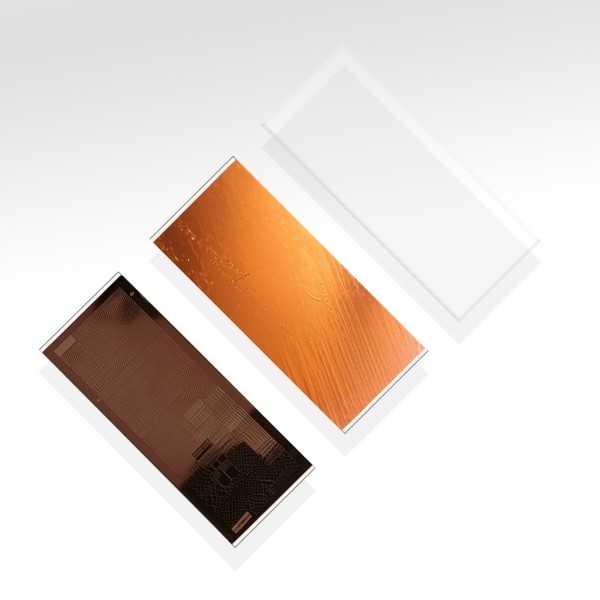

（激埃特玻璃覆銅基板�
核心作用與工作原�
1. 功能集成載體
�(jī)械結�(gòu)基礎：玻璃基板的高硬度（莫氏硬度6-7）和低熱膨脹系數（CTE�3.3×10??/℃）為MEMS器件提供�(wěn)定的�(jī)械支撐，避免溫度波動�(dǎo)致的形變失效�
電路互聯通道：表面銅層（厚度5-35μm）通過微細加工形成電路，實�(xiàn)器件間的電信�(hào)傳輸，同�(shí)玻璃介質層（介電常數4.6@1MHz）保障高頻信�(hào)完整性�
光路集成平臺：玻璃的透光性（可見光透過�>90%）允許直接集成光�(xué)元件（如波導、反射鏡�，簡化光�(jī)電一體化�(shè)�(jì)�
（激埃特原創圖）
2. 典型�(yīng)用場�
| �(yīng)用領� | 功能�(shí)�(xiàn) |
| 射頻MEMS | 銅微帶線與玻璃介�(zhì)�(gòu)成毫米波傳輸線，插入損�<0.2dB@60GHz |
| 光學MEMS | 玻璃基板直接作為光窗，集成微透鏡陣列，光耦合效率提升�90%以上 |
| 慣性傳感器 | 通過玻璃通孔�TGV）實�(xiàn)三維堆疊，器件體積縮�40%，信噪比提升15dB |
光學加工�(guān)鍵要�
1. 表面精度�(biāo)�(zhǔn)
平整度：�1μm/25mm（滿足SEMI微電子基板標�(zhǔn)�
粗糙度：光學功能面Ra<0.5nm（原子力顯微鏡檢�(cè)�
微結�(gòu)精度：激光加工孔徑誤差≤±1.5μm，側壁垂直度>88°
2. 光學性能參數
| 參數 | 要求 | 檢測�(biāo)�(zhǔn) |
| 透射波前畸變 | ≤�/10@633nm | ISO 10110-5 |
| �(yīng)力雙折射 | �5nm/cm | MIL-G-174B |
| 抗激光損傷閾� | �5J/cm2@1064nm, 10ns脈沖 | ISO 21254-1 |
3. 核心加工技�(shù)
超精密激光加工：采用紫外激光（波長355nm）實�(xiàn)微孔加工，控制熱影響區<2μm
化學�(jī)械拋光（CMP）：使用納米�(jí)二氧化硅拋光�，同步平整銅層與玻璃表面
潔凈封裝：百�(jí)潔凈�(huán)境下完成封裝，確保表面顆粒≤50�(gè)/dm2（粒�>0.5μm�

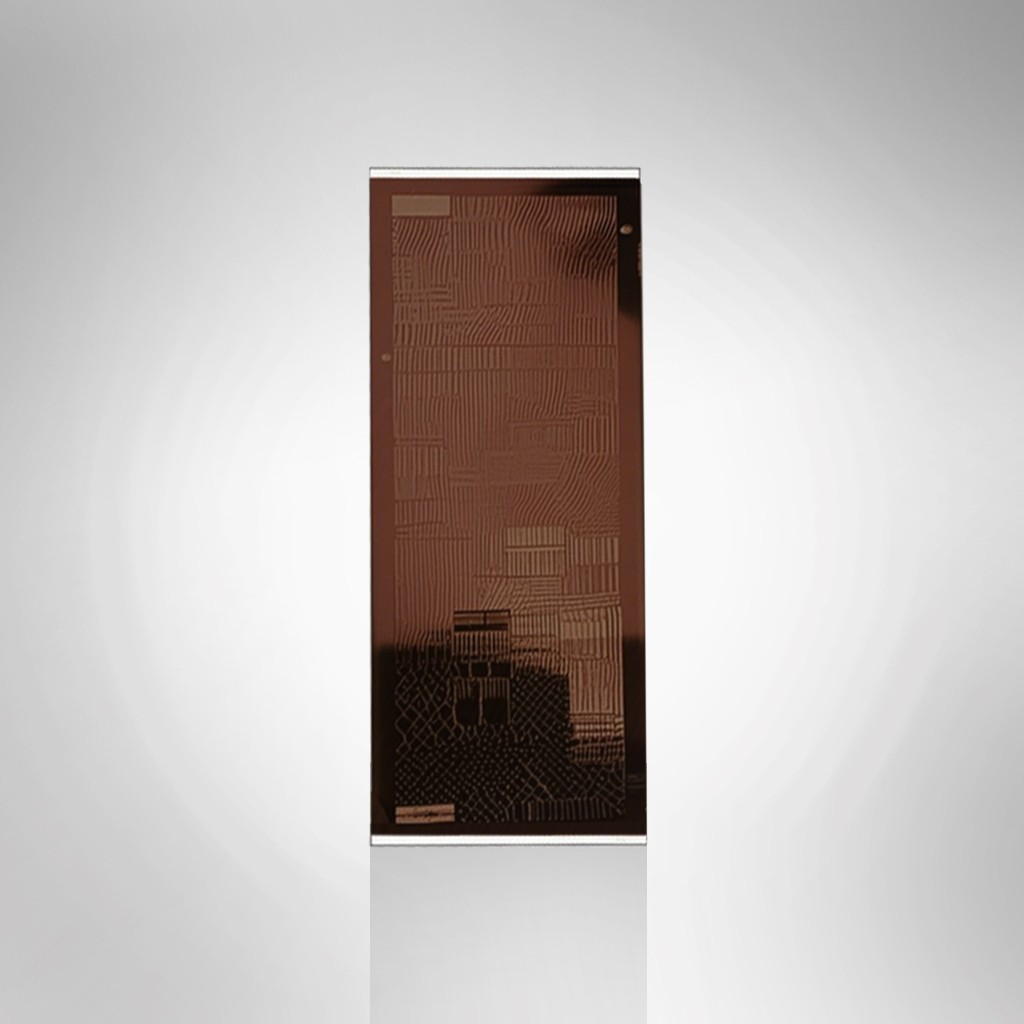

（圖源網�(luò)，侵刪）
技�(shù)挑戰與發展方�
1. �(dāng)前技�(shù)瓶頸
異質界面控制：銅/玻璃界面�(jié)合強度需突破15MPa（ASTM�(biāo)�(zhǔn)�
大尺寸加工：300mm晶圓�(jí)加工良率<85%
成本控制：高精度加工�(shè)備投入占總成�60%以上
（圖源傳感器專家�(wǎng)，侵刪）
2. 未來趨勢
智能加工系統：結合機器學�(xí)�(shí)�(shí)�(yōu)化激光參�(shù)，加工效率提�3�
綠色制造：開發無氰化物蝕刻�，降低廢水COD�90%
跨尺度集成：�(shí)�(xiàn)納米�(jí)光學�(jié)�(gòu)與毫米級�(jī)械結�(gòu)的協同加�
玻璃覆銅基板通過材料�(chuàng)新與精密加工技�(shù)的結�，正在推�(dòng)MEMS器件向更高集成度、更低功耗方向發展。隨�6G通信、量子傳感等新興�(lǐng)�?qū)ζ骷阅芤蟮奶嵘涔鈱W(xué)加工精度需求已�(jìn)入亞納米�(shí)�，未來需在異�(zhì)材料界面�(yōu)化、智能化加工裝備等領域持�(xù)突破�
