玻璃覆銅基板：開啟下一代傳感器電路的革命性變�
在當今萬物互�(lián)的智能時代，傳感器作為連接物理世界與數字世界的橋梁，其性能直接決定了數�(jù)采集的精度與可靠�。隨�5G通信、人工智�、自�(dòng)駕駛等前沿技�(shù)的快速發�，傳�(tǒng)傳感器材料已逐漸顯現出性能瓶頸，且隨著技�(shù)的發�，過去一些成本高昂的�(xiàng)目隨著技�(shù)的成熟也開始慢慢�(yīng)用到�(xiàn)階段的技�(shù)試驗�，就比如以微小電路著稱的玻璃覆銅基板�

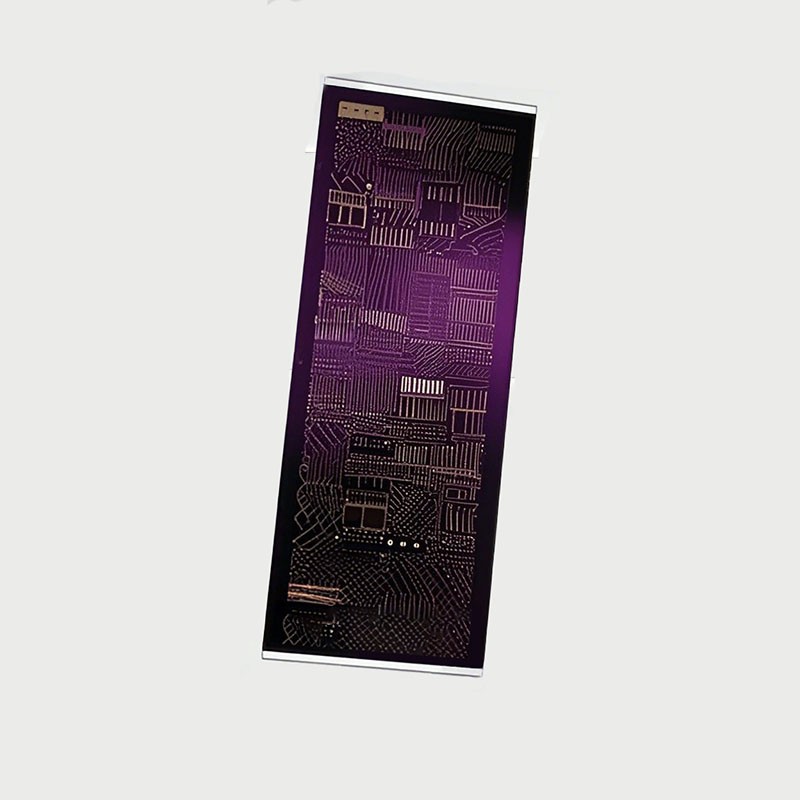

�玻璃覆銅基板�
�(dāng)前，全球傳感器市場規模已突破2000億美�，年�(fù)合增長率保持�8%以上。然�，在追求更高精度、更快響�(yīng)、更�(qiáng)�(wěn)定性的道路�，工程師們面臨著幾�(gè)�(guān)鍵挑�(zhàn)�
微型化與集成化：傳統硅基板在三維集成方面存在物理極限�
信號完整性：高頻�(yīng)用場景下，傳�(tǒng)PCB材料的介電損耗嚴��
�(huán)境適�(yīng)性：極端溫度、腐蝕環境下的長期穩定性不足�
多物理場耦合：單一基板難以同時滿足�、光、熱等多種傳感需��
玻璃覆銅基板的出�(xiàn)，為解決這些挑戰提供了全新的材料解決方案。這種�(chuàng)新基板將特種玻璃的優異介電性能、熱�(wěn)定性和光學特�，與銅導體的高導電性完美結�，正在重新定義傳感器�(shè)�(jì)的可能性邊��
（激埃特原創圖）
一、傳�(tǒng)傳感器基底材料的局限�
傳統傳感器電路多采用硅基板、環氧樹脂PCB或陶瓷基�，但在高精度、微型化、高頻信�(hào)傳輸?shù)确矫婷媾R瓶頸�
熱應力失配：硅基板（CTE�2.6×10??/℃）與金屬電路（銅CTE�17×10??/℃）的熱膨脹系數差異，導致溫度循�(huán)后電路開裂（故障率提�30%以上��
高頻損耗：普通FR-4基板�10GHz頻段的介電損耗（tanδ�0.02）導致信�(hào)衰減>15%�
集成度受限：傳統PCB線寬/線距�50μm，難以滿足MEMS傳感器微型化需��
�、玻璃覆銅基板的核心�(yōu)�(shì)
1. 材料特性突�
| 參數 | 玻璃覆銅基板 | 傳統基板 |
| 熱膨脹系�(shù)（CTE� | 3.3×10??/℃（可調� | 硅：2.6×10??/� |
| 介電損耗（10GHz� | 0.001（@石英玻璃� | FR-4�0.02 |
| 表面粗糙度（Ra� | <0.1μm | 普通PCB�1.5~3μm |
| 最高工作溫� | 800℃（短期� | FR-4�130� |
2. 三維集成能力
玻璃通孔（TGV）技�(shù)：激光加工孔徑≤20μm，深寬比�(dá)10:1，實�(xiàn)三維堆疊（比硅通孔TSV成本降低40%��
異質集成：可同時嵌入光學波導（損�<0.1dB/cm）與銅微帶線，支持光電協同傳��
三、在傳感器領域的革命性應�
1. 高精度壓力傳感器
�(jié)�(gòu)�(chuàng)新：玻璃基底上直接蝕刻壓阻膜層（SiC或poly-Si�，利用玻璃的零蠕變特�，長期穩定性提�5��
溫度�(bǔ)償：玻璃基板與銅電路的CTE匹配，使溫度漂移從�0.1%FS/℃降至�0.02%FS/��
案例：某汽車胎壓�(jiān)�(cè)模塊采用該技�(shù)，壽命從5年延長至10��
2. 寬頻溫度傳感�
高頻響應銅電路的趨膚效應深度δ=�(2ρ/ωμ)，在1MHz下僅66μm，玻璃基板的低損耗使�(cè)溫響�(yīng)�(shí)間縮短至10ms；分布式傳感通過TGV�(shí)�(xiàn)32×32陣列集成（間�200μm�，空間分辨率�(dá)0.1�/mm2�
3. 新型光學傳感�
�-電協同設�(jì)：玻璃基板內集成布拉格光柵（FBG�，應變檢�(cè)精度±1με，表面銅電路同步采集電信�(hào)，實�(xiàn)多物理場耦合分析�

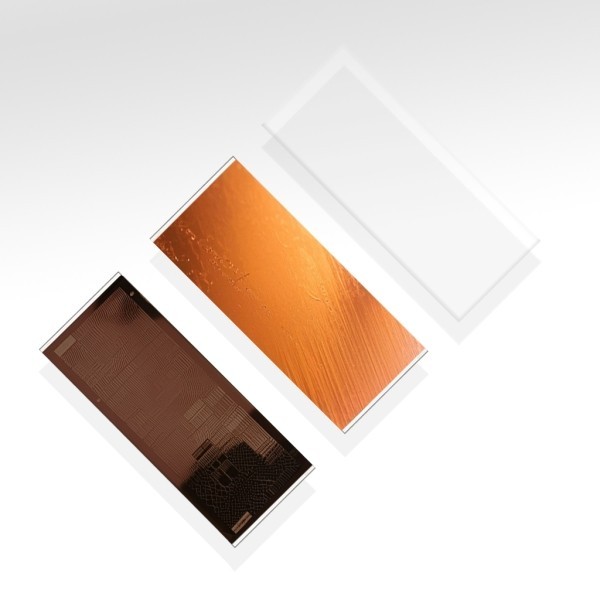

（激埃特原創圖）
�、技�(shù)突破與產�(yè)影響
1. 核心工藝�(jìn)�
低溫鍵合技�(shù)�350℃下�(shí)�(xiàn)玻璃-硅直接鍵合（傳統工藝需>800℃），避免敏感元件熱損傷�
納米�(jí)鍍銅：電鍍填孔技�(shù)�(shí)�(xiàn)20nm超薄銅層，電阻率�2.0μΩ·cm（接近塊體銅1.7μΩ·cm��
激光微加工：飛秒激光直寫速度�(dá)500mm/s，加工精度�0.5μm�
2. �(chǎn)�(yè)變革方向
隨著大尺寸玻璃基板（G8.5）量�(chǎn)成本下降，單位面積成本將從現�(jià)$50/m2降至2028年的$18/m2；設�(jì)范式�(zhuǎn)�，EDA工具新增玻璃基板�(shè)�(jì)庫，支持光子-電子�(xié)同仿�；新興市場柔性玻璃基板（厚度�100μm）將推動可穿戴傳感器市場增長，預�(jì)2030年規模達$270��
�、挑�(zhàn)與解決方�
1. 技�(shù)瓶頸
界面可靠性：�/玻璃界面�(jié)合強度需�20MPa（當前水�15MPa��
大尺寸缺陷控制：300mm晶圓�(jí)加工的微裂紋密度需從現�50�(gè)/cm2降至<5�(gè)/cm2�
2. �(chuàng)新路�
原子層沉積（ALD）：采用Al?O?/TiO?�(fù)合界面層，結合強度提升至25MPa�
智能檢測系統：基于深度學�(xí)的在線缺陷檢�(cè)，識別速度�(dá)200幀/�，準確率99.3%�
六、未來展�
玻璃覆銅基板將推�(dòng)傳感器技�(shù)�**四維感知**（時�+空間+多物理場+能量維度）演�(jìn)�
1. 量子傳感器：超平玻璃基底（粗糙度<0.3nm）支撐金剛石NV色心陣列，磁場檢�(cè)靈敏度達1pT/√Hz�
2. 自供能傳感：集成摩擦納米�(fā)電機（TENG）銅電極，能量轉換效率提升至35%�
3. 腦機接口：柔性玻璃基板實�(xiàn)1024通道神經信號采集，電極阻�<10kΩ@1kHz�
這場材料革命正在重塑傳感器產�(yè)的底層邏輯——從“感知器件”向“智能感知系�(tǒng)”躍遷。當玻璃的通透遇見銅的傳�(dǎo)，人類對物理世界的認知精度將被重新定義�
