什么是陪鍍�？它對濾光片的測試有哪些作用�
�濾光�的加工過程中，由于部分濾光片成本的高昂�，在濾光片薄膜制備過程中，我們會將一類輔助基片與制備目標(biāo)基片（如濾光片）一共放進鍍膜機�(nèi)進行鍍膜，通常這類輔助基片為小尺寸的玻�、硅片或其他材料，其核心作用是實時監(jiān)控鍍膜工藝參�(shù)（如膜層厚度、折射率�，確保目�(biāo)濾光片的性能符合�(shè)計要求，這類輔助基片就是陪鍍片（Monitor Chip � Witness Sample�
一、陪鍍片的核心作�
在濾光片制造和測試�，陪鍍片承擔(dān)各種作用，如工藝�(jiān)�、均勻性驗證、性能�(biāo)�、失效分析等�
1.工藝�(jiān)控通過測量陪鍍片上的膜層厚度和光學(xué)常數(shù)（折射率、消光系�(shù)�，間接反映目�(biāo)濾光片的鍍膜�(zhì)量，避免直接測量濾光片時可能造成的損傷或污染�
2. 陪鍍片與濾光片在鍍膜機內(nèi)處于相同位置�?qū)ΨQ分布，通過對比兩者的膜厚差異，評估鍍膜機的空間均勻�，從而完成驗��
3. 性能�(biāo)定則是利用陪鍍片的測試數(shù)�(jù)（如透射�、反射率曲線）校�(zhǔn)鍍膜�(shè)備的參數(shù)，優(yōu)化后�(xù)生產(chǎn)批次的一致��
4. 針對濾光片性能不達�(biāo)的失效分�，可通過分析陪鍍片的膜層�(jié)�(gòu)（如SEM、橢偏儀�(shù)�(jù)）追溯工藝問題（如膜層應(yīng)�、缺陷）�

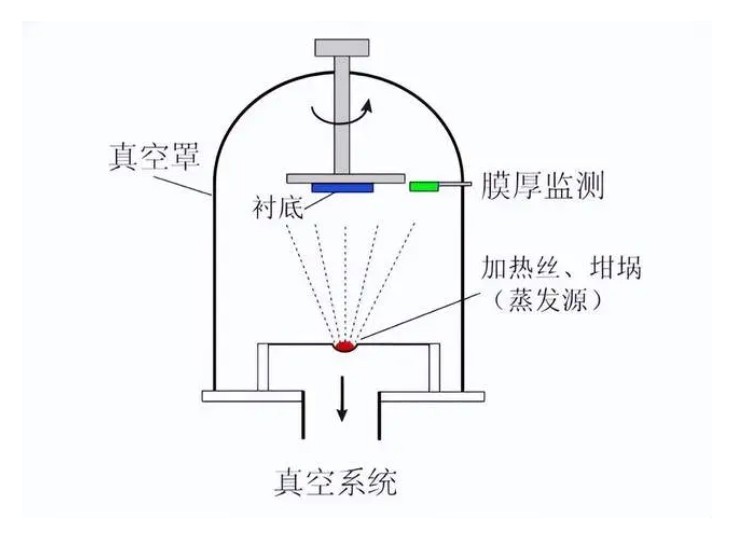

（圖源網(wǎng)�(luò)分享�
�、陪鍍片在濾光片測試中的具體�(yīng)�
1. 光譜性能測試
透射�/反射率測量：陪鍍片與濾光片同步鍍膜后，用分光光度計測試其光譜曲線，驗證膜系設(shè)計是否實�(xiàn)（如帶通濾光片的中心波長、截止陡度）。舉例：若陪鍍片的透射峰值波長偏離設(shè)計�5nm，則目標(biāo)濾光片可能需�(diào)整鍍膜時間或速率�
2. 膜厚控制
通過橢偏儀或臺階儀測量陪鍍片的膜厚，反推濾光片的實際膜厚（�1/4波長光學(xué)厚度控制）�
�(guān)鍵點：陪鍍片與濾光片的基底材料需一�，避免因熱膨脹系�(shù)差異�(dǎo)致膜厚誤��
3. �(huán)境穩(wěn)定性測�
將陪鍍片與濾光片一同進行高溫高濕老化實驗，對比老化前后光譜變化，評估膜層耐久性�
4. 生產(chǎn)一致性保�
在大批量生產(chǎn)�，每批次抽取陪鍍片測試，確保不同批次濾光片的性能波動在允許范圍內(nèi)（如中心波長偏差±1nm）�
�、陪鍍片的選擇與制備要求
| 參數(shù) | 要求 |
| 材料 | 與濾光片基底一致（�BK7玻璃、熔融石英）或高純度硅片（用于橢偏儀分析� |
| 尺寸 | 通常�10×10mm�25×25mm，需適配測試儀器夾� |
| 表面�(zhì)� | 拋光面粗糙度�1nm，避免影響膜層生長和測量精度 |
| 放置位置 | 緊鄰目標(biāo)濾光片或鍍膜機均勻性監(jiān)控點，確保工藝條件一� |
�、陪鍍片與濾光片測試的關(guān)�(lián)案例
案例1：帶通濾光片的中心波長校�(zhǔn)
問題：某紅外帶通濾光片實測中心波長�780nm，偏離設(shè)計的800nm�
分析：檢查陪鍍片的橢偏儀�(shù)�(jù)，發(fā)�(xiàn)SiO?膜層厚度比設(shè)計值薄8%�
解決：調(diào)整鍍膜機的蒸�(fā)速率，延長鍍膜時間，后續(xù)批次波長達標(biāo)�
案例2：膜層附著力失效
�(xiàn)象：濾光片邊緣出�(xiàn)脫膜�
診斷：陪鍍片的SEM顯示膜層-基底界面存在污染，追溯至鍍膜前清洗不徹底�
六、陪鍍片的局限�
1. 間接性：陪鍍片數(shù)�(jù)僅能間接反映濾光片性能，若鍍膜機均勻性差，兩者可能存在偏��
2. 小尺寸限制：大尺寸濾光片（如�200mm）需多點放置陪鍍�，增加成��
3. 動態(tài)工藝�(jiān)控不足：傳統(tǒng)陪鍍片無法實時反饋鍍膜過程中的參�(shù)波動（需�(jié)合晶控儀等在線監(jiān)測）�
�、未來發(fā)展趨�
1. 智能陪鍍片：集成傳感器（如光纖光柵），實時傳輸膜厚和�(yīng)力數(shù)�(jù)�
2. 虛擬陪鍍片：通過鍍膜機仿真軟件預(yù)測膜層性能，減少實物陪鍍片的使��
3. �(biāo)�(zhǔn)化數(shù)�(jù)庫：建立陪鍍片測試數(shù)�(jù)與濾光片性能的關(guān)�(lián)模型，提升工藝優(yōu)化效��
陪鍍片作為濾光片制造中的“工藝影子�，雖不直接參與光�(xué)系統(tǒng)工作，卻是保障濾光片性能一致性和可靠性的�(guān)鍵環(huán)節(jié)。從實驗室研�(fā)到工�(yè)化生�(chǎn)，其精細化應(yīng)用將持續(xù)推動光學(xué)薄膜技�(shù)的進步�
