微晶玻璃(CRYSTOE and NEOPARIES)又稱(chēng)微晶玉石或陶瓷玻璃。是綜合玻璃，是一種外��(guó)剛剛��(kāi)��(fā)的新型的建筑材料，它的學(xué)名叫做玻璃水��。微晶玻璃和我們常��(jiàn)的玻璃看起來(lái)大不相同。它具有玻璃和陶瓷的雙重特��，普通玻璃內(nèi)部的原子排列是沒(méi)有規(guī)則的，這也是玻璃易碎的原因之一。而微晶玻璃象陶瓷一��，由晶體組成，也就是��(shuō)，它的原子排列是有規(guī)律的。所��，微晶玻璃比陶瓷的亮度高，比玻璃韌性強(qiáng)��

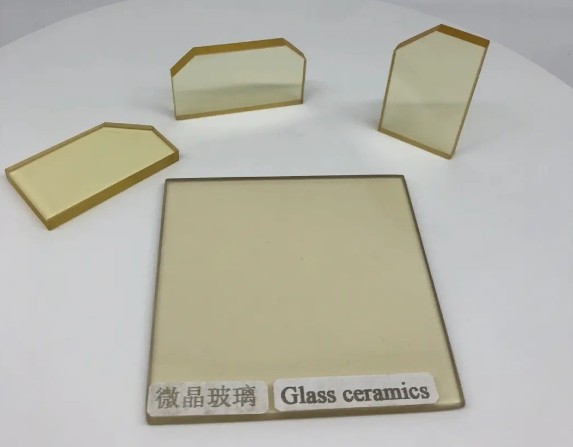

（圖源網(wǎng)��(luò)，侵刪）

微晶玻璃的化��(xué)組成包括基礎(chǔ)玻璃成分和成核劑兩部��。為了滿足玻璃的形成和工藝要��，基��(chǔ)玻璃成分一般都含有一定量的SiO2、B2O3、P2O5和以【AlO4】形式存在的Al2O3等玻璃網(wǎng)��(luò)形成��，以【AlO6】形式存在的Al2O3和ZnO等玻璃網(wǎng)��(luò)中間體及包括堿金屬與堿土金屬氧化物在��(nèi)的玻璃網(wǎng)��(luò)��(diào)整體。而為了獲得無(wú)氣泡的基��(chǔ)玻璃，通常在基��(chǔ)玻璃組分中引入一定量的澄清劑(如Na2SO4/C、Sb2O3、Na2SiF6��)��

此外，為了誘��(dǎo)或促��(jìn)基礎(chǔ)玻璃在熱處理��(guò)程中的晶核形成，促��(jìn)玻璃的整體晶��，通常需要引入成核劑。根��(jù)基礎(chǔ)玻璃成分，可將微晶玻璃分為硅酸鹽、鋁硅酸��、硼硅酸��、硼酸鹽和磷酸五大系��(tǒng)。成核劑可以分成三大��(lèi)：一��(lèi)是Au、Ag、Cu、Pt、Ru等貴金屬鹽類(lèi)物質(zhì)，當(dāng)這里物質(zhì)與玻璃配合料一起熔融時(shí)，貴金屬元素在高溫時(shí)以離子狀��(tài)存在，而在低溫下則分解還原成貴金屬原子，這些原子��(jīng)��(guò)一定的熱處理將在玻璃結(jié)��(gòu)中形成高度分散的金屬晶體顆粒，從而實(shí)��(xiàn)誘導(dǎo)析晶。另一��(lèi)是陽(yáng)離子電荷��、場(chǎng)��(qiáng)��、積聚作用強(qiáng)的氧化物，如ZrO2、TiO2、P2O5��，這三種物��(zhì)��(duì)玻璃的成核作用有所不同��

一般認(rèn)��，ZrO2的成核作用是先從母體玻璃中析出富含鋯氧的微不均勻區(qū)，��(jìn)而誘��(dǎo)母體玻璃成核;TiO2的成核作用是先從母體玻璃中析出富含鈦酸鹽��(��(wú)定形��(tài))，在一定條件下，這種液相將轉(zhuǎn)變成��(jié)晶相，��(jìn)而使母體玻璃形成晶核;P2O5與前兩種成核劑的作用��(jī)制不��，由于P5+的場(chǎng)��(qiáng)比Si4+大，有加速硅酸鹽玻璃分相的作��，從而促使玻璃核化。ZrO2、TiO2與P2O5是制備微晶玻璃最常用的三種成核劑，除此之外，Cr2O3、Fe2O3等也可作為成核劑使用，但由于它們能使玻璃著��，故很少采用。還有一��(lèi)成核劑是氟化��(CaF2)、冰晶石(Na2AlF6)、氟硅酸��(Na2SiF-6)和氟化鎂(MgF2)等氧化物。一般認(rèn)為氟的加入起減弱玻璃��(jié)��(gòu)的作��，用F-取代O2-造成硅氧��(wǎng)��(luò)��(jié)��(gòu)的斷��，這是氟化物誘��(dǎo)玻璃成核的主要原因。另��，當(dāng)氟含量大��2%~4%��(shí)，氟化物就會(huì)在冷��(或熱處理)��(guò)程中從熔體中分離出來(lái)，形成細(xì)��(jié)晶狀的沉淀物而引起玻璃乳��(分相)，從而促使玻璃成����
