相差顯微鏡的光學元件應用與技術解�
相差顯微鏡（Phase Contrast Microscope）是一種基于光波相位變化的光學成像技�，由荷蘭物理學家Frits Zernike�20世紀30年代�(fā)明，其核心目標是將透明樣本（如活細�、未染色組織）的相位差轉換為可見的明暗對��主要用于觀察未染色標本�
我們都知道，相差是指同一光線�(jīng)過折射率不同的介�(zhì)其相位發生變化并�(chǎn)生的差異。相位指在某一時間�，光的波動所達到的位�。傳�(tǒng)明場顯微鏡中，一般由于被檢物體（如不染色的細胞）所能產生的相差太小，肉眼很難分�，只有在變相差為振幅差（明暗差）之后才能被區�，而相差顯微鏡則很好解決了這一難題，成為生物學、醫學和材料科學中不可或缺的觀測工��

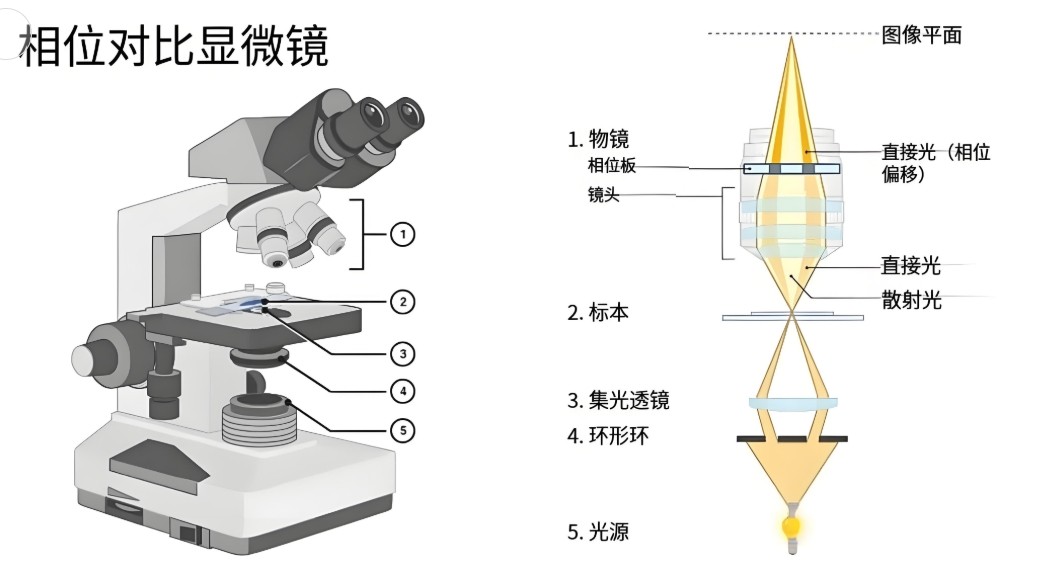

二、相差顯微鏡的結構及工作原理

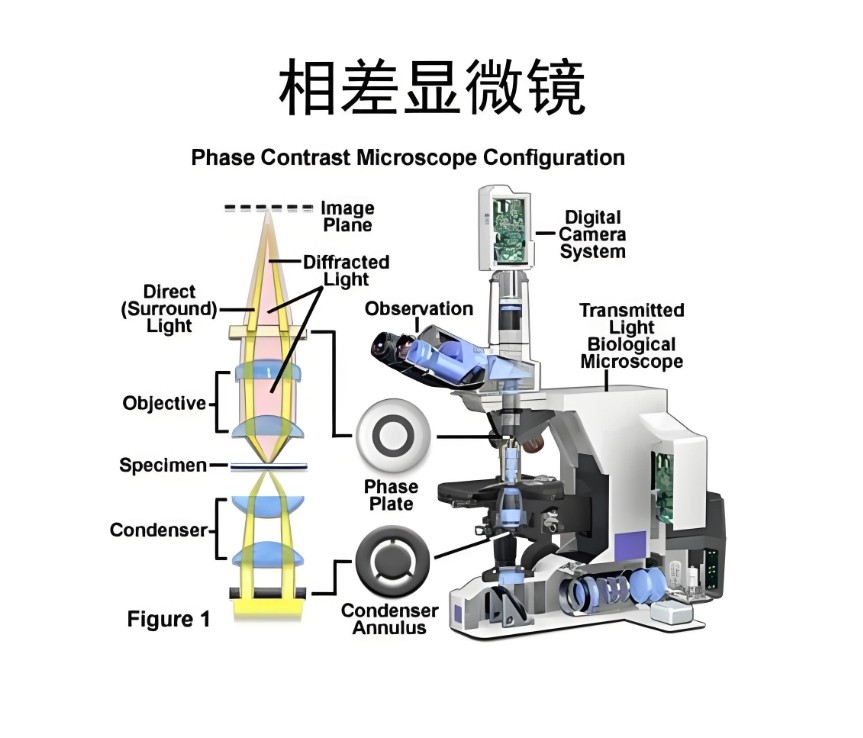

相差顯微鏡通過以下四個關鍵結構實�(xiàn)相位對比成像�
相差物鏡：內含相位板，調制直射光與衍射光的相位差�
�(zhuǎn)盤聚光器：集成環形光�，提供匹配物鏡的�(huán)形照��
合軸�(diào)中望遠鏡：校準環形光闌與相位板的同軸性�
綠色濾光片：�(yōu)化單色光成像，減少多色光相位誤差�

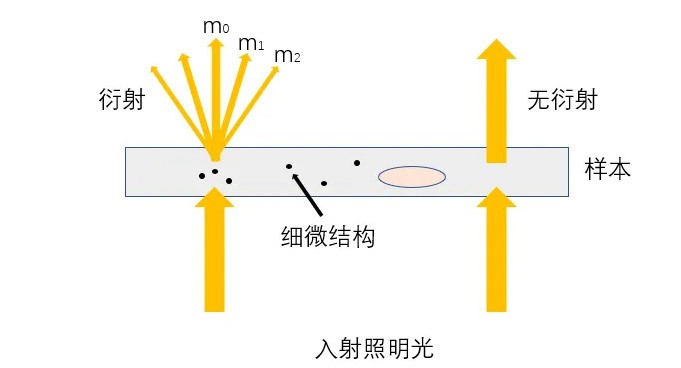

當光線穿過透明樣本�，會因樣本厚度或折射率差異產生相位延遲（相位差），但人眼無法直接感知相位變化。相差顯微鏡通過以下兩步實現相位到強度的�(zhuǎn)換：
�(huán)形照明：聚光鏡下方的�(huán)形光闌形成環形光�，均勻照射樣本�
相位�(diào)制：物鏡后焦平面的相位板對直射光（未散射）和衍射光（散射）施加不同的相位延遲（通常為�/4）和光強衰減，使兩者干涉后形成明暗對比�

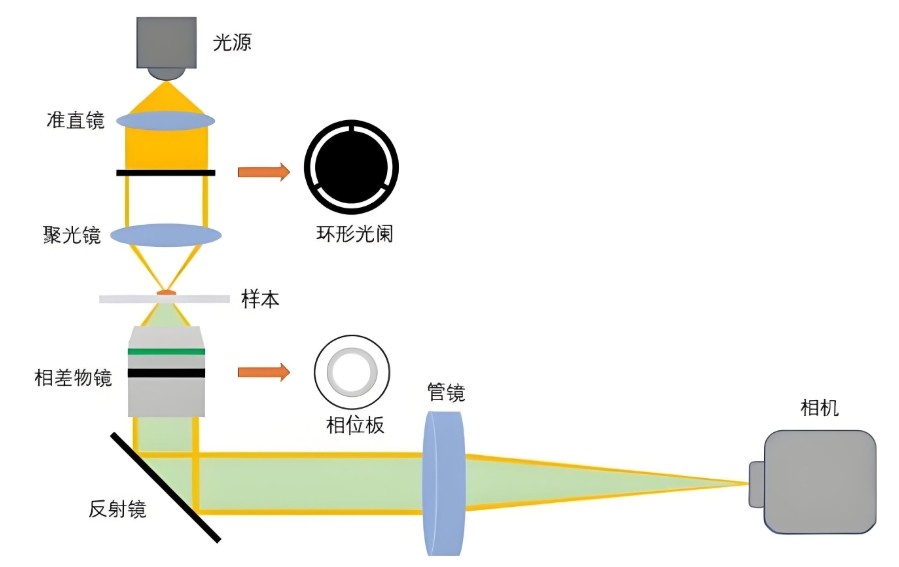

2. 光學系統架構
相差顯微鏡的光路由以下核心模塊構成：

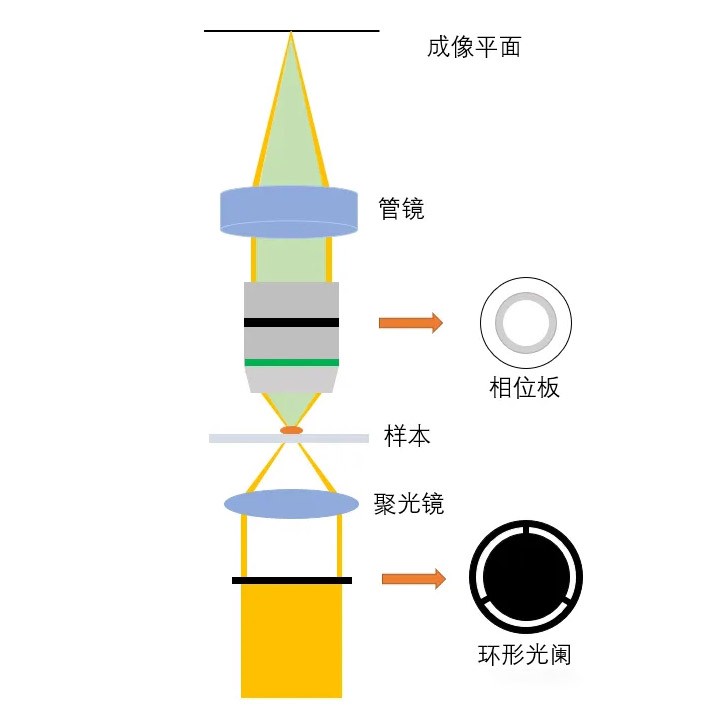

照明系統：光源→聚光鏡透鏡組→�(huán)形光闌→樣本�
成像系統：物鏡透鏡組（含相位板）→輔助透鏡→目鏡或相機�
�、光學系�(tǒng)與工作原理的深度解析
1. �(huán)形照明的實現：轉盤聚光器
�(jié)構設計：�(zhuǎn)盤聚光器包含多個環形光闌（對應不同倍率物鏡），通過旋轉切換光闌尺寸。每個光闌為金屬薄片上的�(huán)形透光孔，孔徑與物鏡相位環嚴格匹配，其作用便是形成空心錐形照明光束，使直射光（未與樣本作用）與衍射光（�(jīng)樣本散射）在物鏡后焦平面分離，為相位�(diào)制創造條��
2. 合軸�(diào)中望遠鏡的功�
校準流程：取下目鏡，插入合軸�(diào)中望遠鏡，通過�(diào)節聚光器的對中旋鈕，使�(huán)形光闌的像與物鏡相位�(huán)完全重合。精度要求在�(huán)形光闌與相位�(huán)的偏移需小于5微米，否則會導致對比度下降或成像不均�

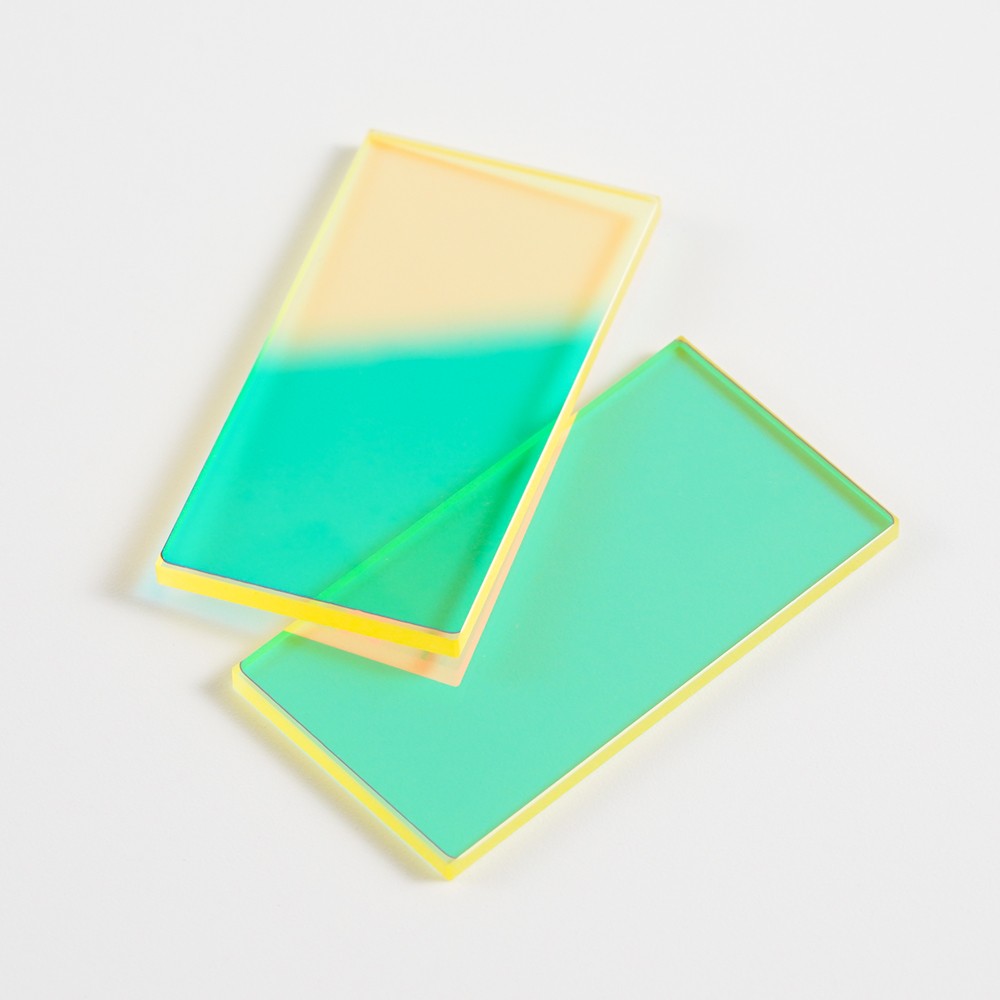

3. 綠色濾光片的技術價�
核心作用：單色化照明：濾光片通常選擇綠色（峰值波�550±10 nm�，限制光源波長范圍，避免多色光因波長差異引起的相位延遲波動（相位差Δ�=2πΔn·t/λ，波長λ變化會干擾Δφ的一致性），主要用于提升分辨率，人眼對綠光敏感，且綠光波長適中�500�600 nm�，有助于在可見光范圍�(nèi)平衡分辨率和對比��
技術參�(shù)�
窄帶濾光�，半高寬（FWHM）≤20 nm，透光�>90%（如BP550-15��
鍍膜工藝：硬�(zhì)氧化物多層膜（如TiO?/SiO?交替鍍層�，確保耐久性與抗眩光性能�
�、核心光學元件的�(xié)同設�
1. 相差物鏡：相位板與透鏡組的集成
相位板類型：
正相差（Dark Contrast）：直射光延遲�/4，吸�70%強度，背景暗、樣本亮�
負相差（Bright Contrast）：衍射光延遲�/4，背景亮、樣本暗�
物鏡透鏡組設計：
低色差物鏡：采用螢石（CaF?）與BK7玻璃組合，校正色差至<1 nm（在550 nm處）�
高NA物鏡：使用超高折射率玻璃（如LaSFN9，n=1.88）提升數值孔徑（NA=1.4）�
相位板鍍膜：相位延遲層SiO?膜厚精確控制550 nm波長�，�/4對應膜厚�138 nm，誤�<±5 nm�
吸收層：鉻膜厚度10�30 nm，光強衰減率可調�70%�90%）�
2. �(zhuǎn)盤聚光器的光學匹配�
�(huán)形光闌參�(shù)�
�(huán)形寬度與物鏡倍率相關（例�40X物鏡對應�(huán)寬約0.5 mm��
光闌透光區鍍增透膜（MgF?�，降低雜散光反射�
聚光鏡NA匹配�
聚光器數值孔徑需略高于物鏡NA（如物鏡NA=1.3，聚光器NA=1.4），確保全孔徑照��
3. 綠色濾光片的系統�(yōu)�
與光源的匹配：鹵素燈或LED光源需預裝紅外截止濾光片，避免熱量影響樣本，再疊加綠色濾光片實�(xiàn)單色化�
相位對比增強：單色綠光可減少物鏡色差校正壓力，使相位板設計更專注于單一波長�550 nm）的精準�(diào)��
（激埃特原創圖）
�、光學元件的性能標準與應用案�
1. 國際標準與測試方�
相位板校準：ISO 19012-4�(guī)定相位延遲量需通過激光干涉儀檢測（精度�/100��
濾光片性能：符合DIN 19011透射光譜測試標準，確保波段準確��
2. 典型應用場景
活細胞成像（40X物鏡，NA=0.65，綠色濾光片）：
參數要求：物鏡工作距離≥0.6 mm，相位板吸收�80%，避免光毒��
案例：HeLa細胞分裂過程觀�，時間分辨率�30幀/秒�
材料表面檢測�20X物鏡，長工作距離WD=10.5 mm）：
濾光片選擇：窄帶綠光�550/10 nm）減少金屬表面反光干��
相差顯微鏡的四大特殊�(jié)構并非孤立存�，而是與光學鏡片深度協同：
�(huán)形光�+聚光鏡透鏡：確保照明光路與相位板精確匹��
綠色濾光�+物鏡鍍膜：通過單色化提升相位調制精度�
合軸望遠�+高精度機械結構：維持光路�(wěn)定��
未來，隨著鍍膜技術（如原子層沉積ALD）與計算光學的發�，綠色濾光片可能被可�(diào)諧液晶濾光片取代，相位板延遲量可動態�(diào)�，進一步拓展相差顯微鏡的應用邊��
